Xpipe Beveler - Přípravek na ukosování trubek - Vyrobeno v ČR!
Popis

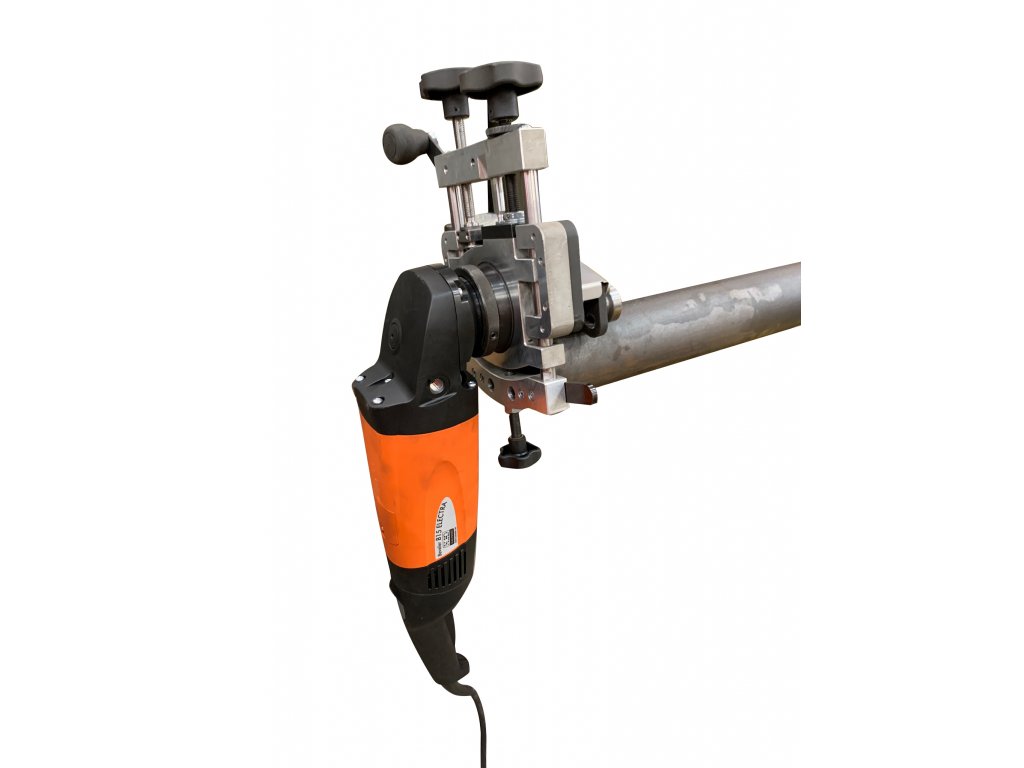

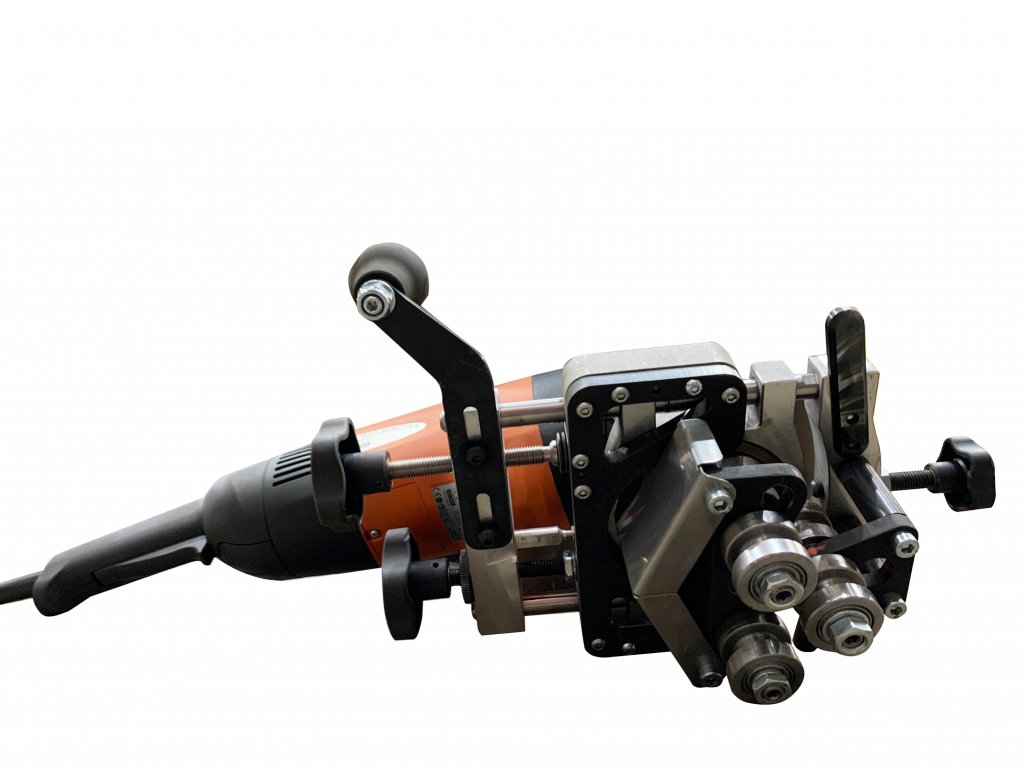

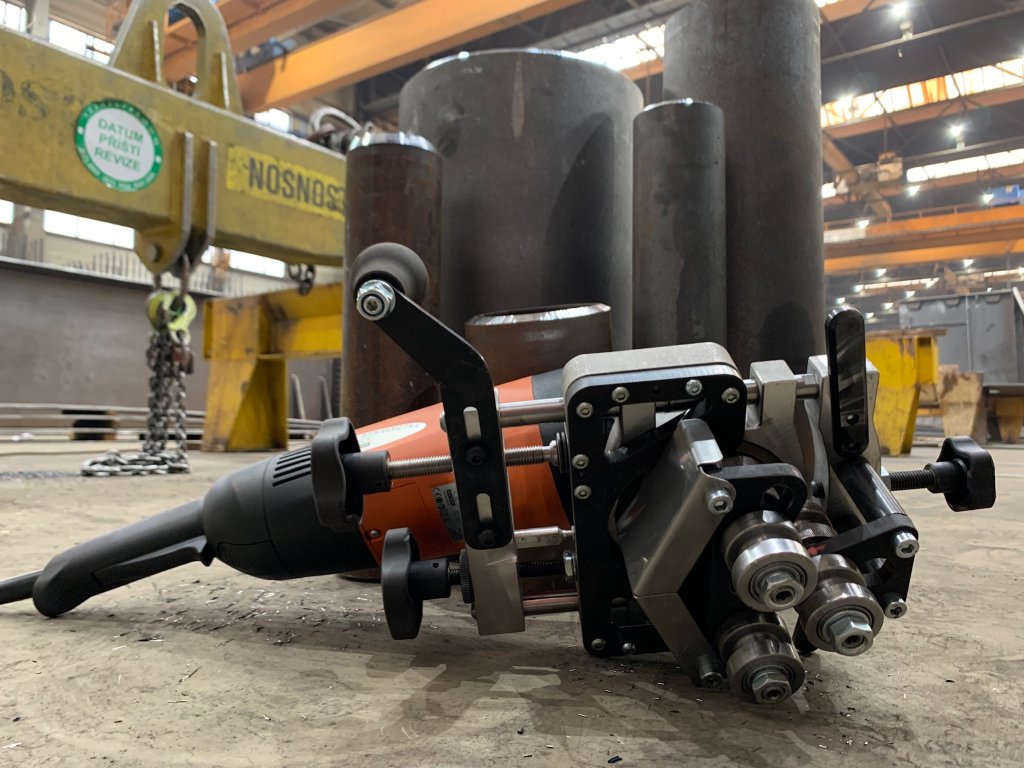

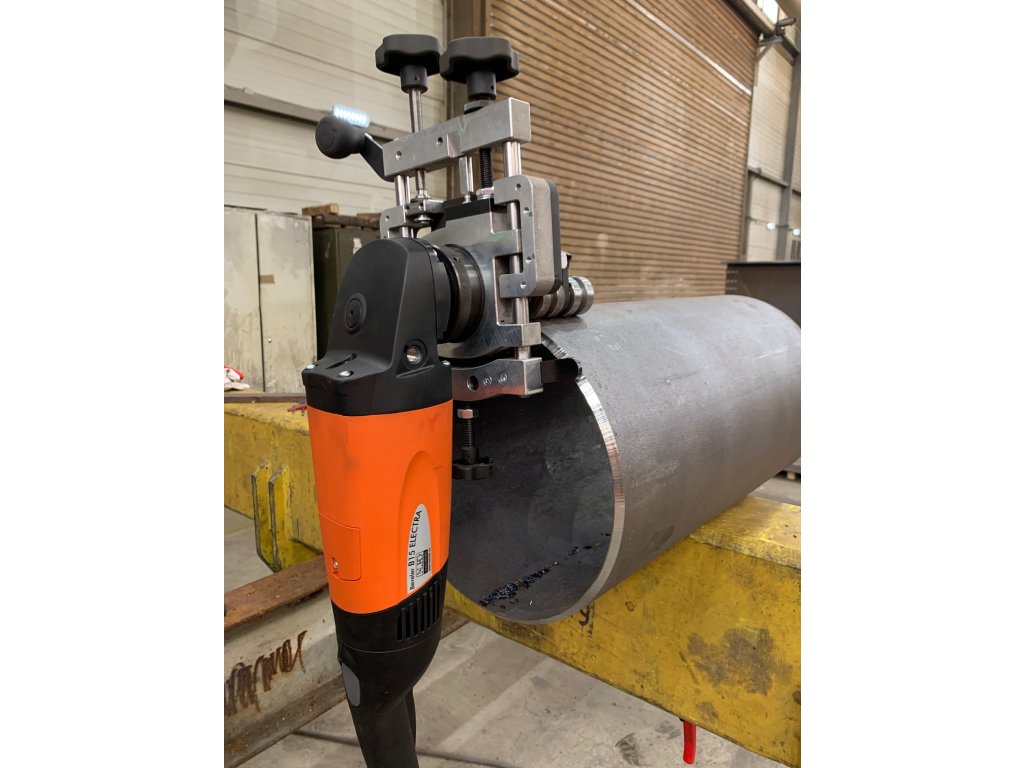

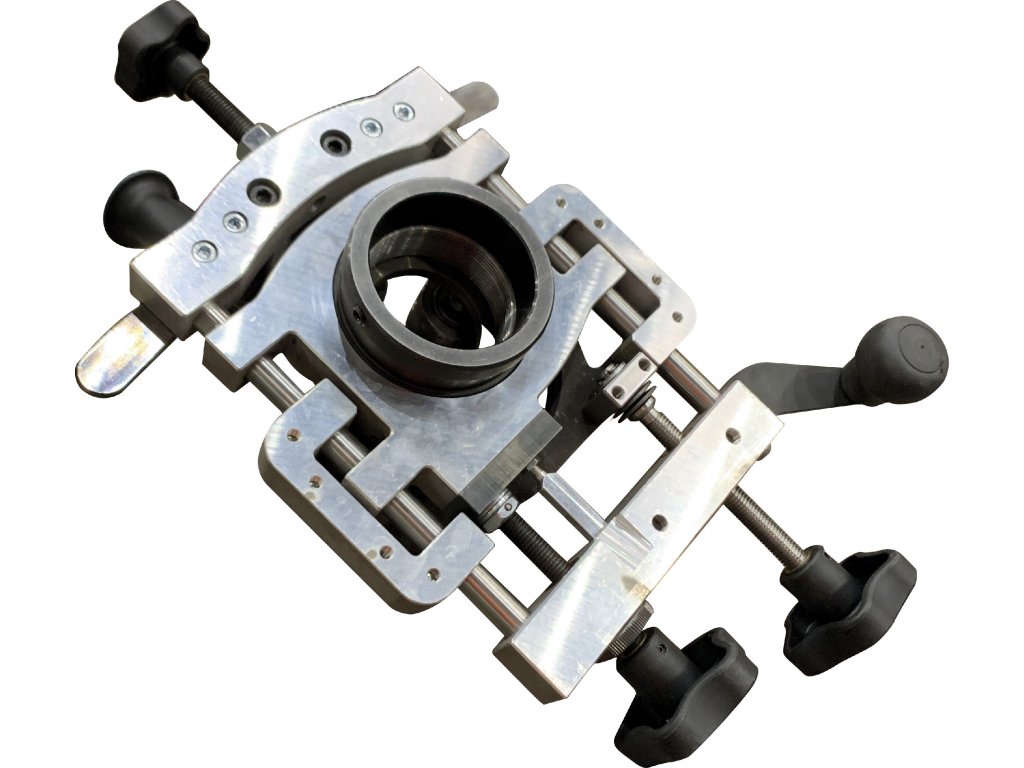

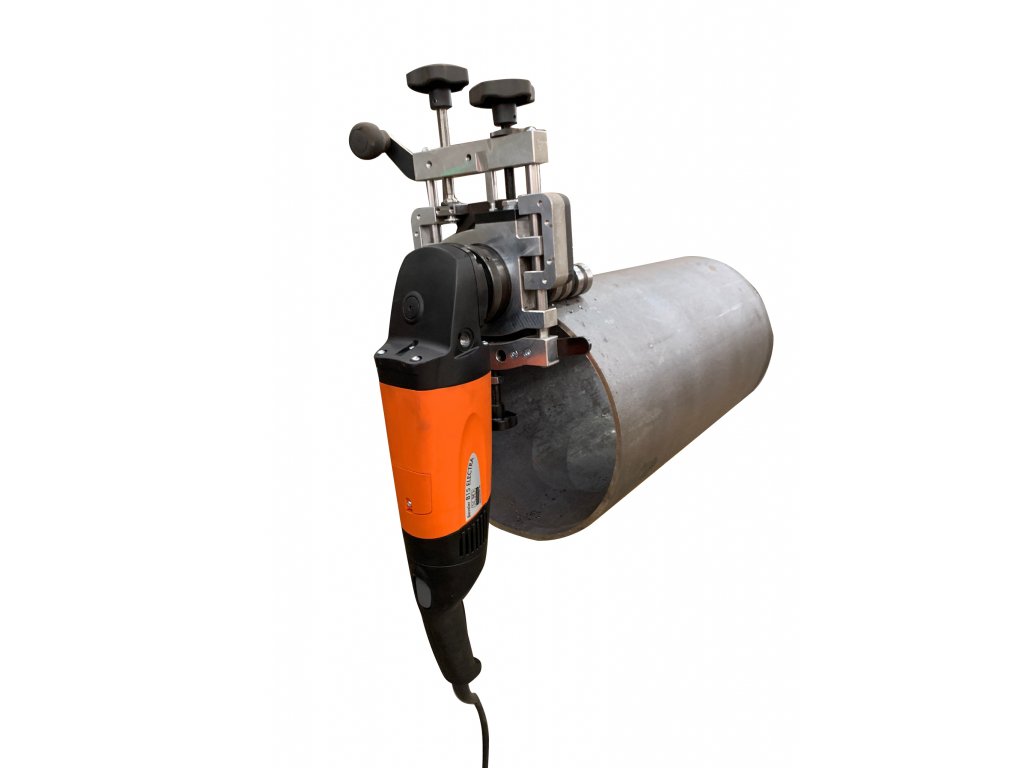

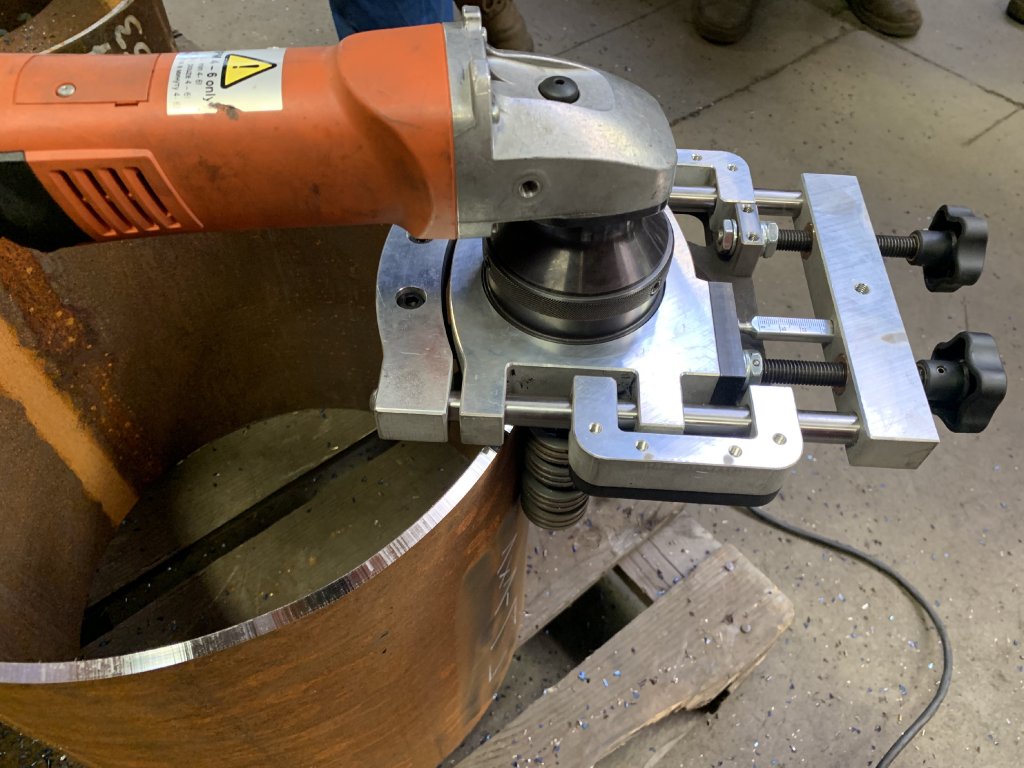

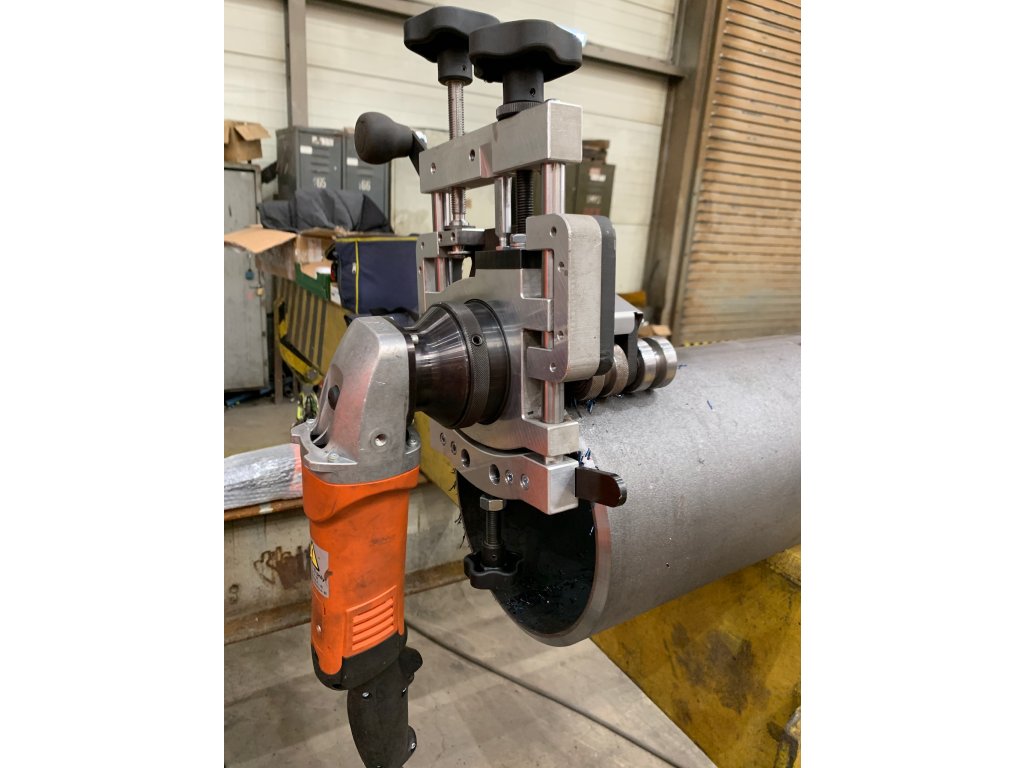

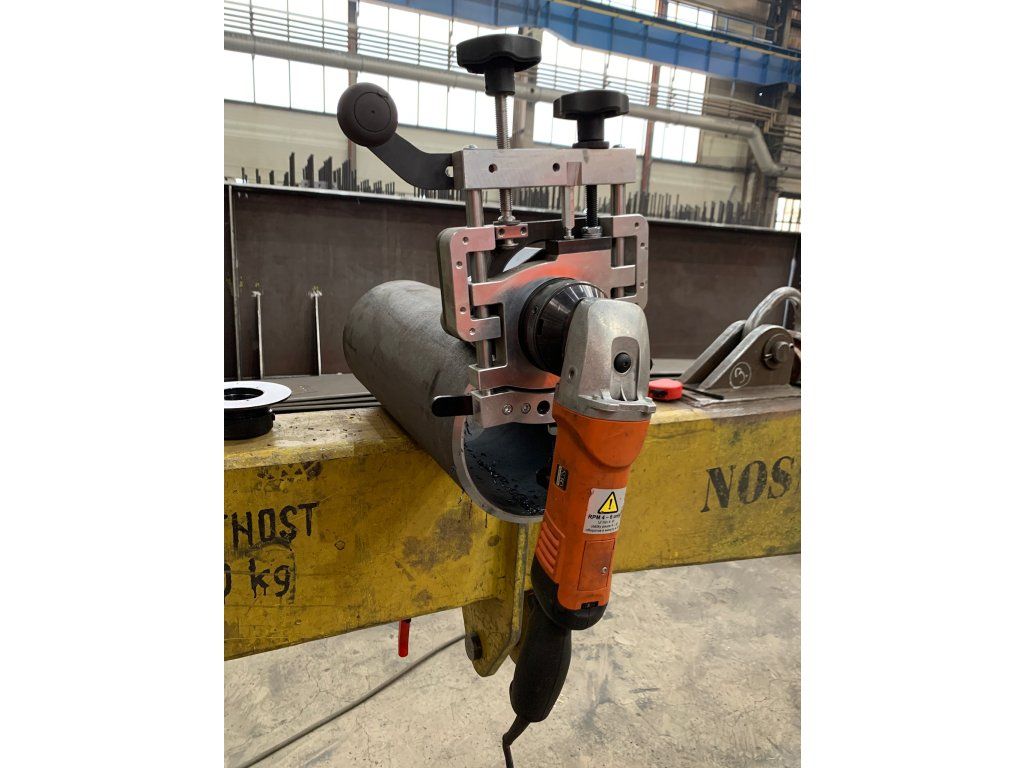

Xpipe Beveler - Přípravek na ukosování trubek
VÝROBA V ČR.

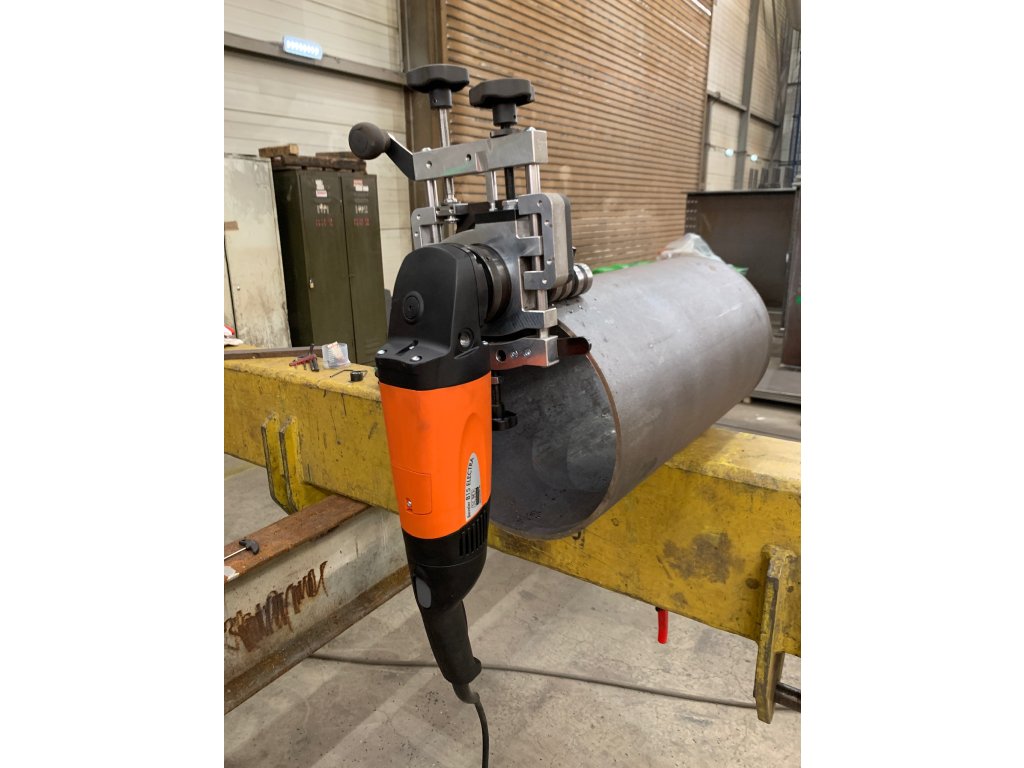

Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

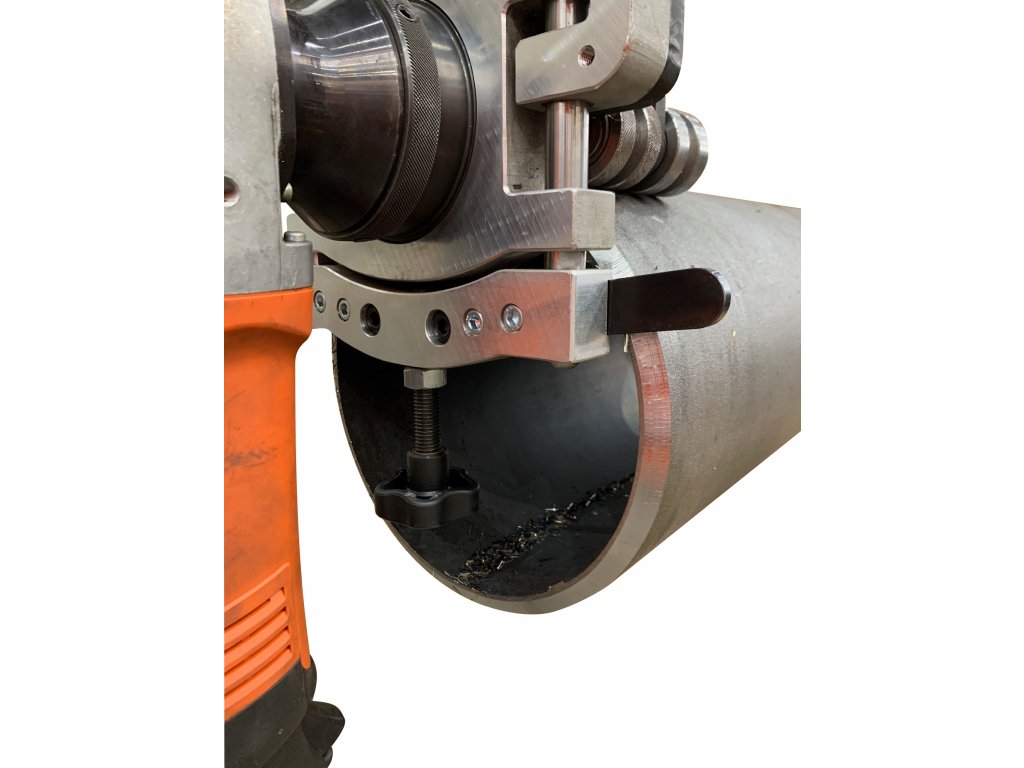

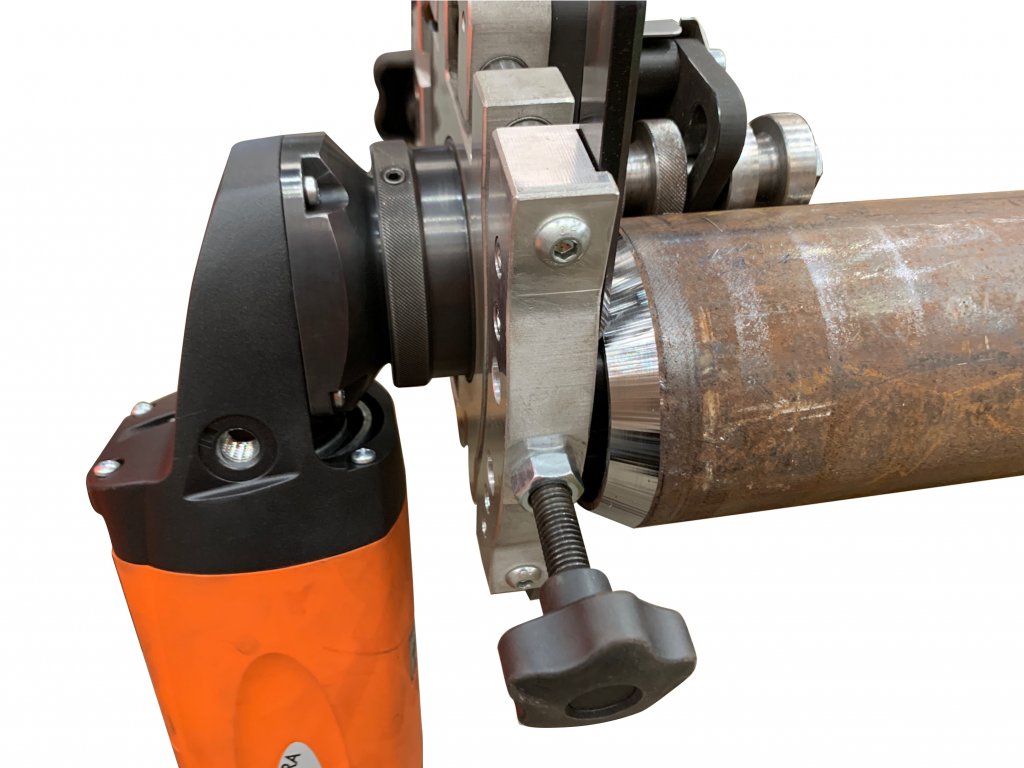

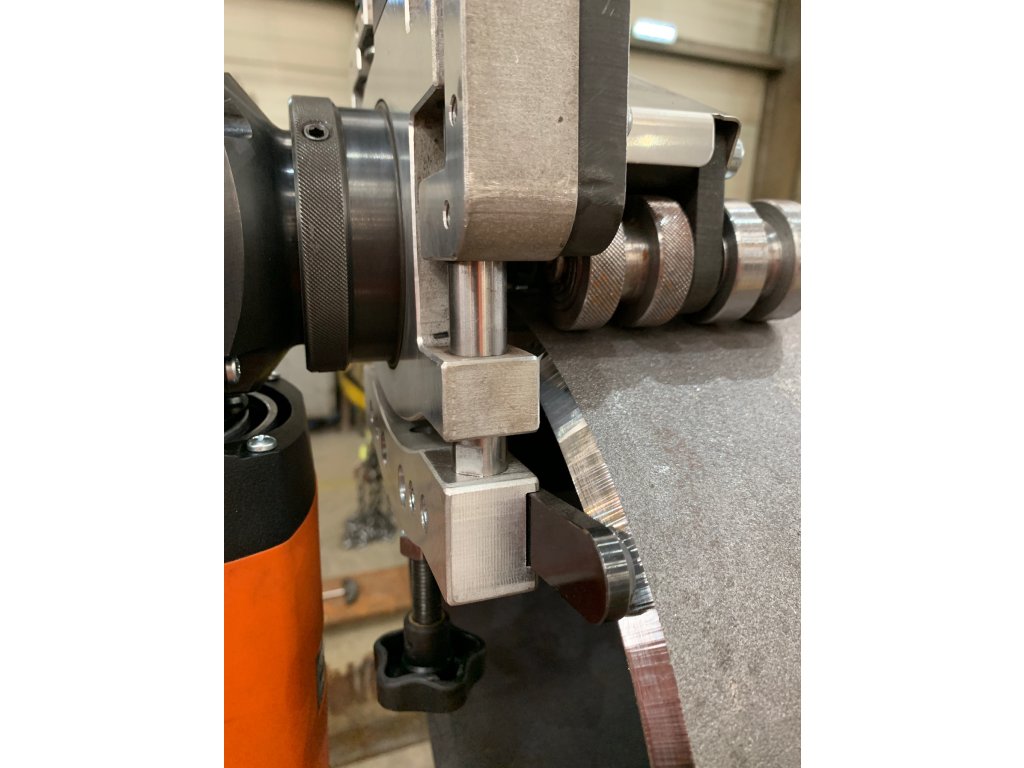

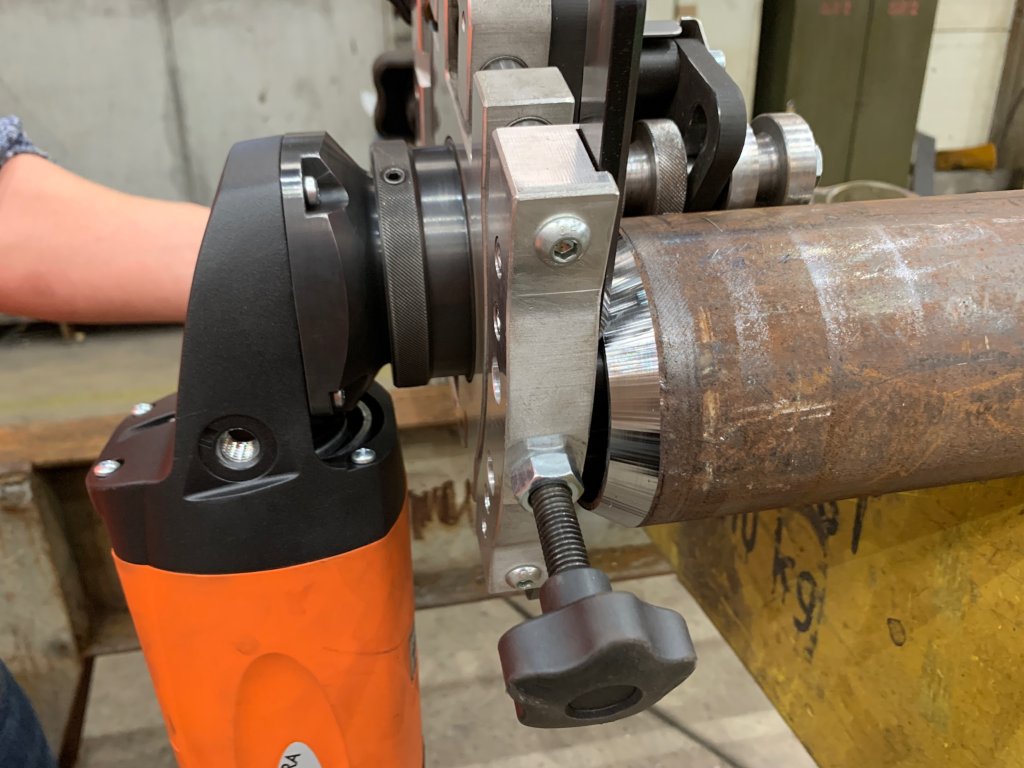

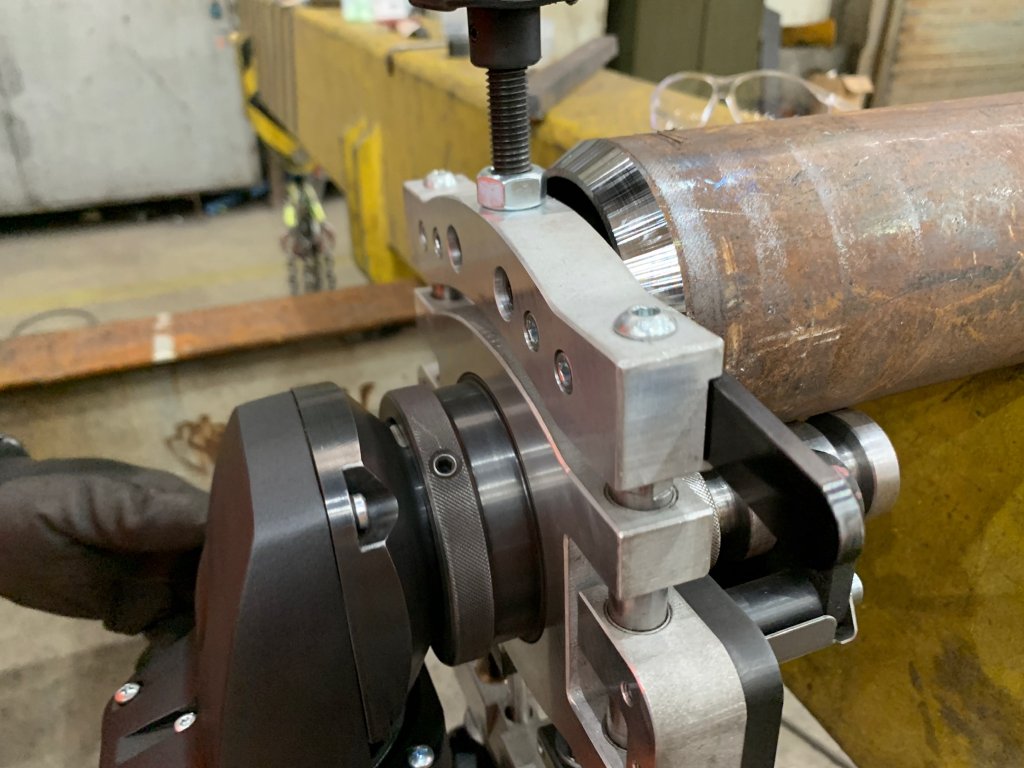

Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.
-

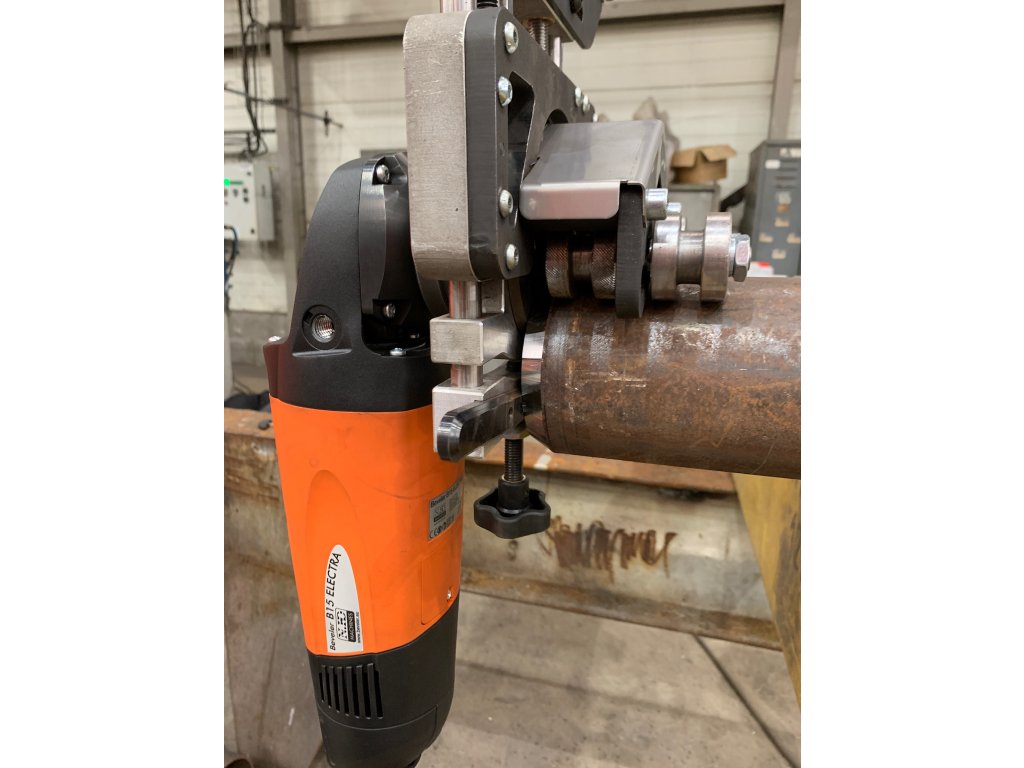

Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.
-
Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
-
Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.
-
Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
-
Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
-
Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.
-

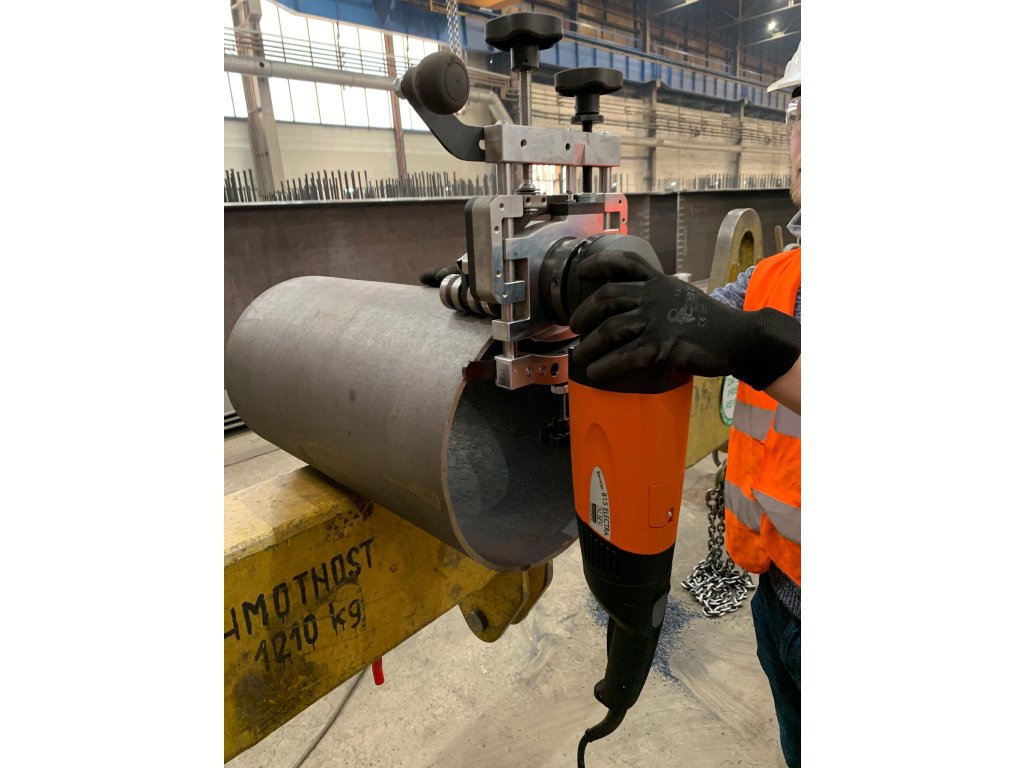

Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
-
Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.

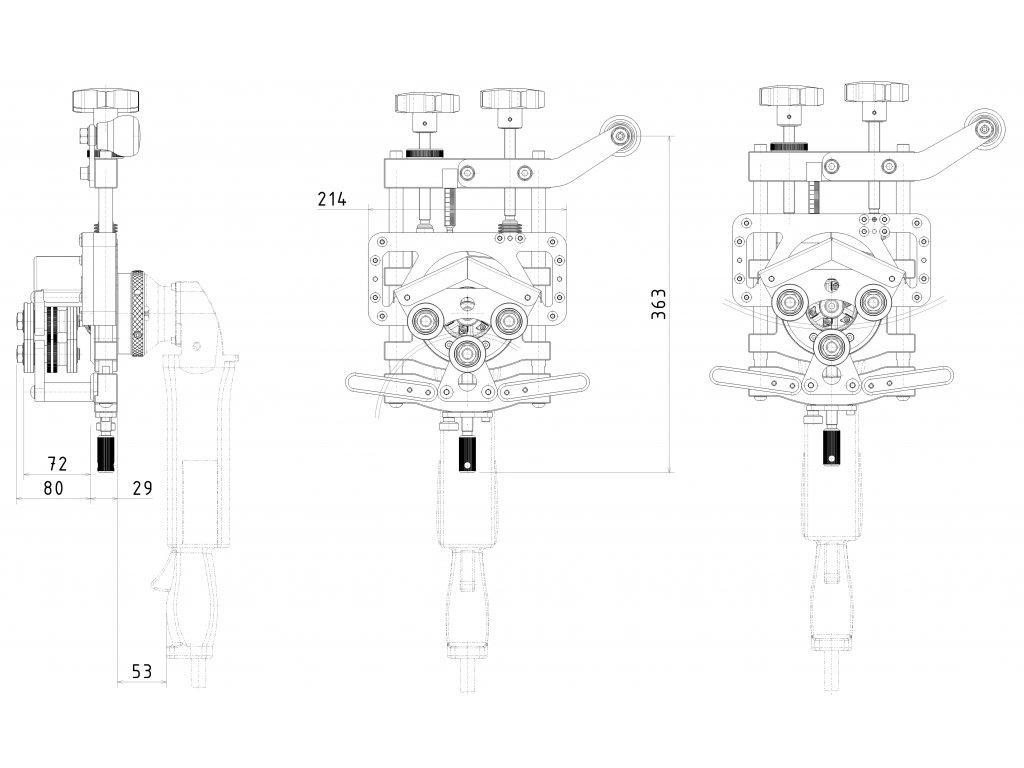

Technická data:
-
Kompatibilní se stroji: B10 ELECTRA, B15 ELECTRA nebo B15 AIR
-
Úhel úkosu: dle frézovací hlavy (30° / 45° / 60°)
-
Šířka úkosu: dle použitého stroje (10 mm / 15 mm)
-
Rozsah (obrábění vnějšího průměru OD): >Ø 85 mm
-
Tloušťka stěny (obrábění vnějšího průměru OD): 2,5 - 15 mm
-
Rozsah (obrábění vnitřního průměru ID): >Ø 500 mm (menší Ø se spec. příslušenstvím)
-
Tloušťka stěny (obrábění vnitřního průměru ID): 5 - 15 mm
-
Minimální hloubka kotvení: 80 mm
-
Posuv: ruční
-
Hmotnost: 8,4 kg (bez stroje)
V ceně obsaženo:
-
Xpipe Beveler (bez stroje)
-

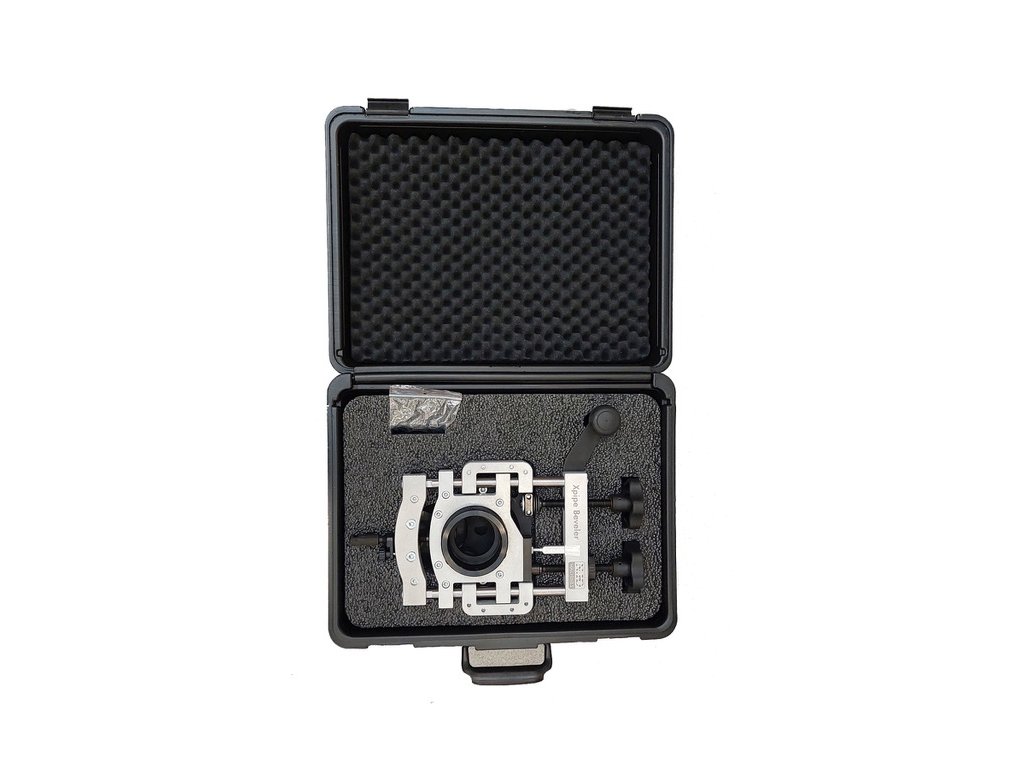

Transportní kufr
-
Nářadí pro obsluhu
-
Návod
Objednací číslo: 25500
Související produkty
-
Kód: 25250S
| Hmotnost | 8.689 kg |
| Kompatibilní se stroji | B10 ELECTRA, B15 ELECTRA, B15 AIR |
| Minimální hloubka kotvení | 80 mm |
| Posuv | ruční |
| Rozsah (obrábění vnějšího průměru OD) | >Ø 95 mm |
| Rozsah (obrábění vnitřního průměru ID) | >Ø 500 mm (menší Ø se spec. příslušenstvím) |
| Šířka úkosu | dle použitého stroje (10 mm / 15 mm) |
| Tloušťka stěny (obrábění vnějšího průměru OD) | 2,5 - 15 mm |
| Tloušťka stěny (obrábění vnitřního průměru ID) | 5 - 15 mm |
| Úhel úkosu | dle frézovací hlavy (30° / 45° / 60°) |
Videoukázka
Návod k obsluze - Xpipe Beveler (3 MB)
Katalogový list (389.2 kB)
Přehled úkosovacích systémů N.KO Machines (370.5 kB)
