B15 ELECTRA + B-DOCK + Xpipe Beveler SET- Úkosovací systém - Vyrobeno v ČR!

3 hodnocení


Cenově výhodný set - Ukosovací systém B15 ELECTRA + Dokovací stanice B-DOCK + Přípravek pro ukosování trubek Xpipe Beveler

Dostupnost Skladem (7 ks)
Běžná cena 99 650 Kč
Ušetříte 4 125 Kč (–4 %)
Cena 115 585,25 Kč včetně DPH
95 525 Kč / ks

Parametry

Kód produktu 25255
Značka NKO MACHINES
Webová stránka značky nko.cz
Kategorie ÚKOSOVÁNÍ
Záruka 2 roky


Popis

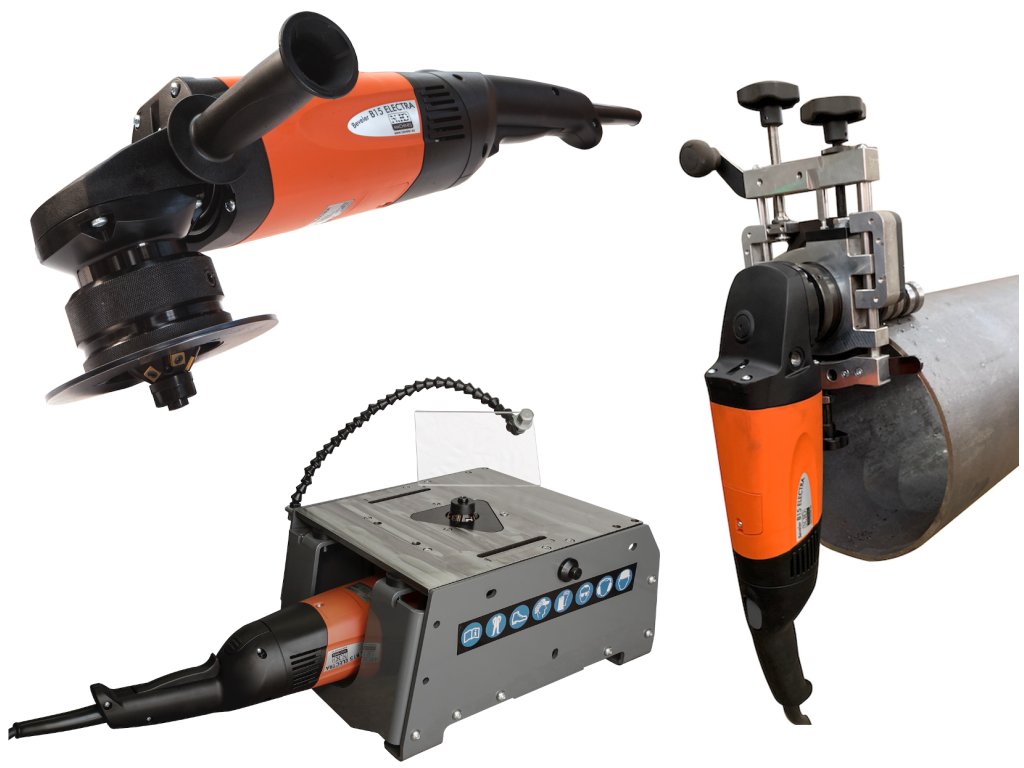

Úkosovací systém B15 ELECTRA + B-DOCK + Xpipe Beveler set

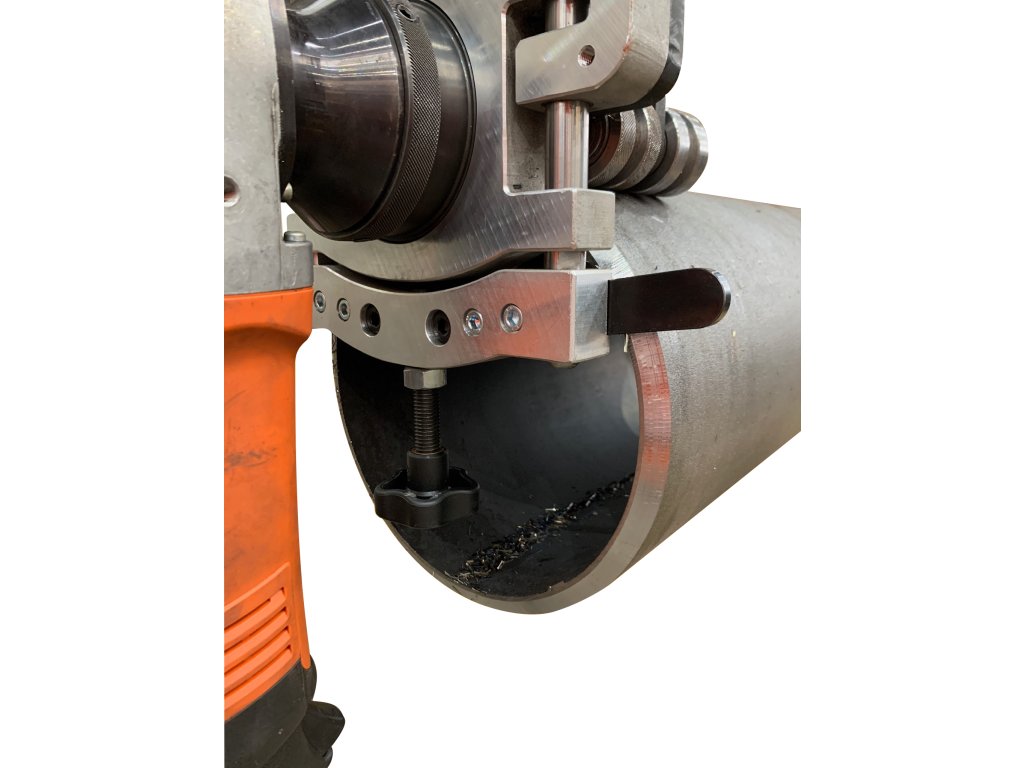

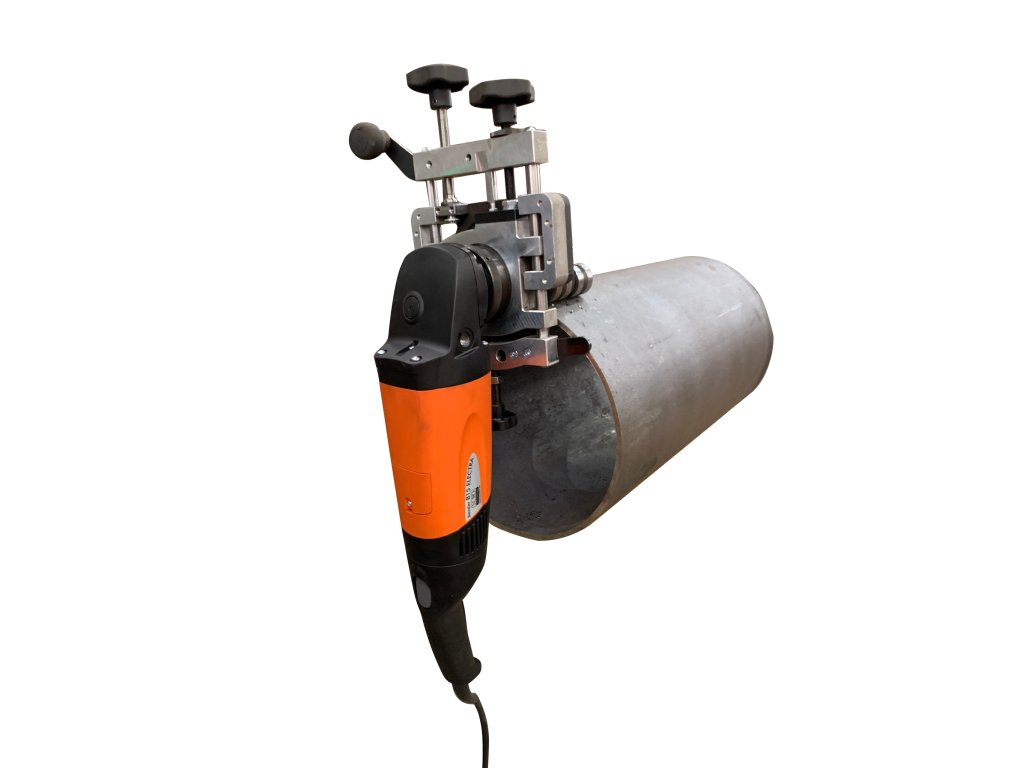

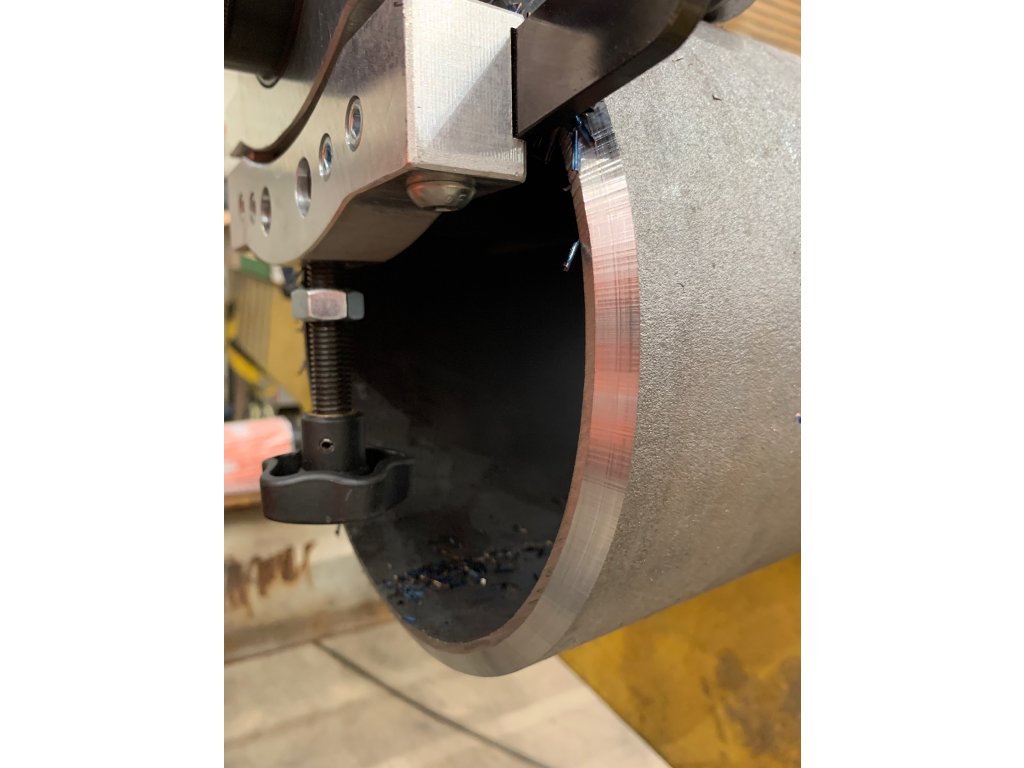

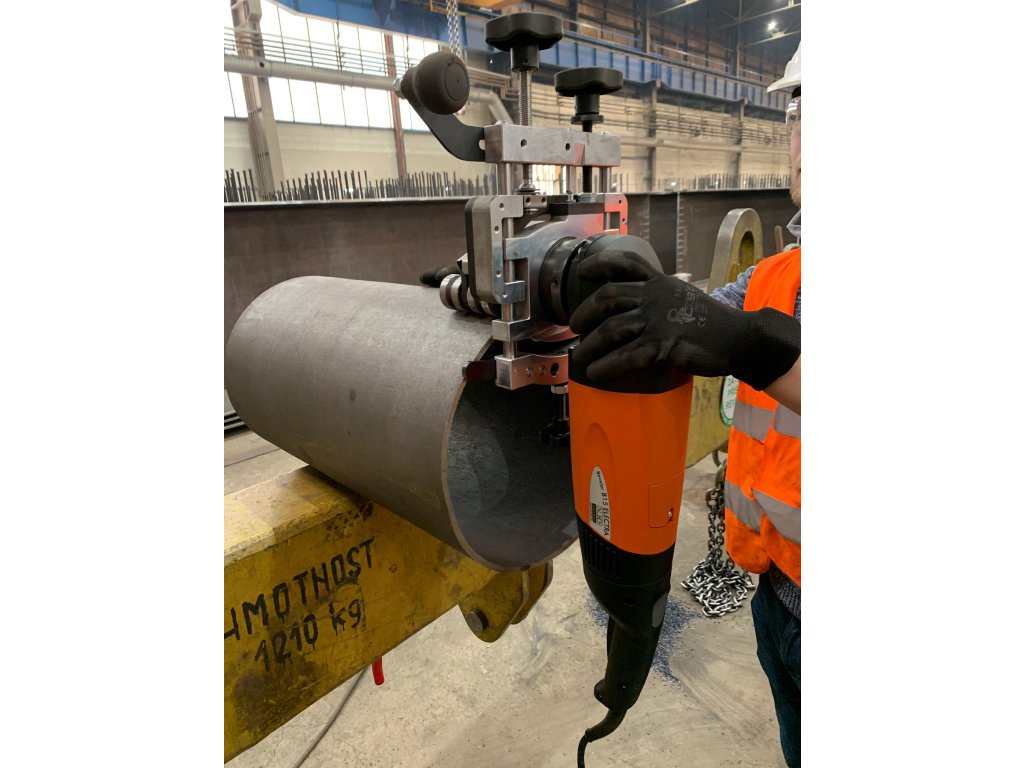

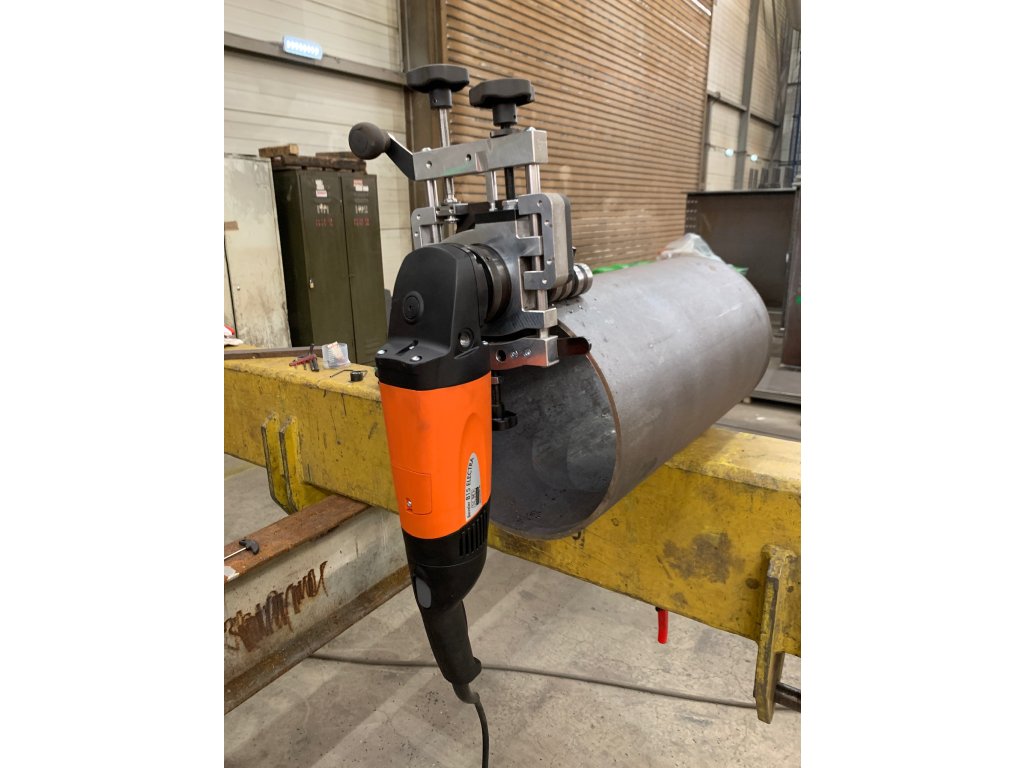

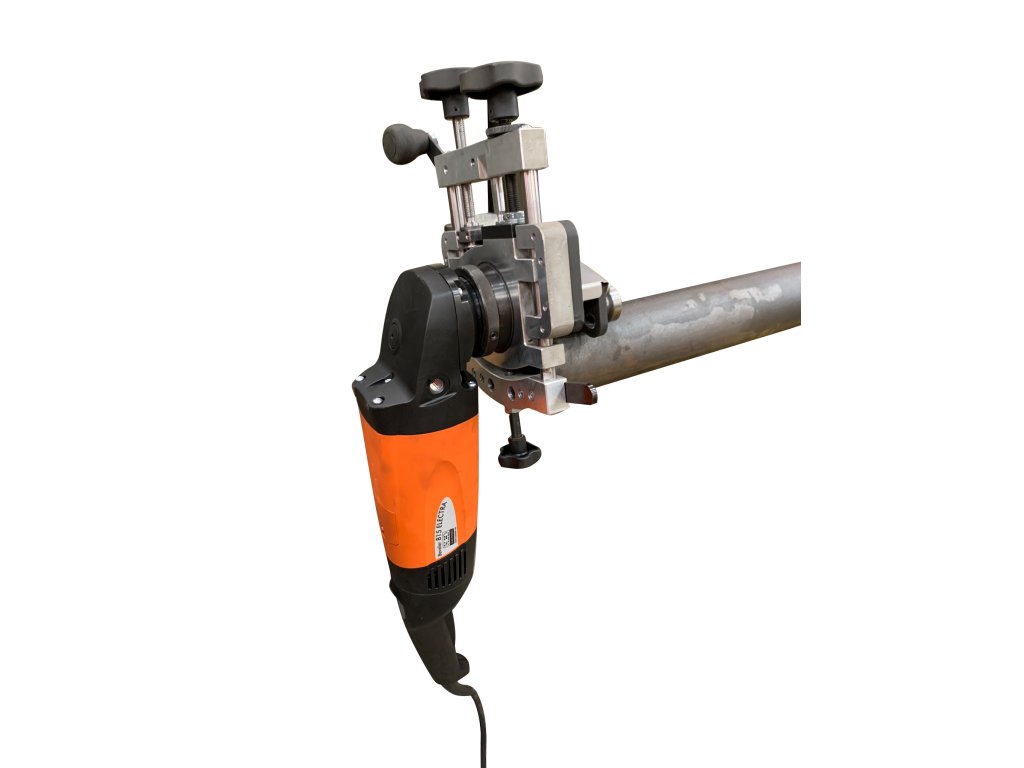

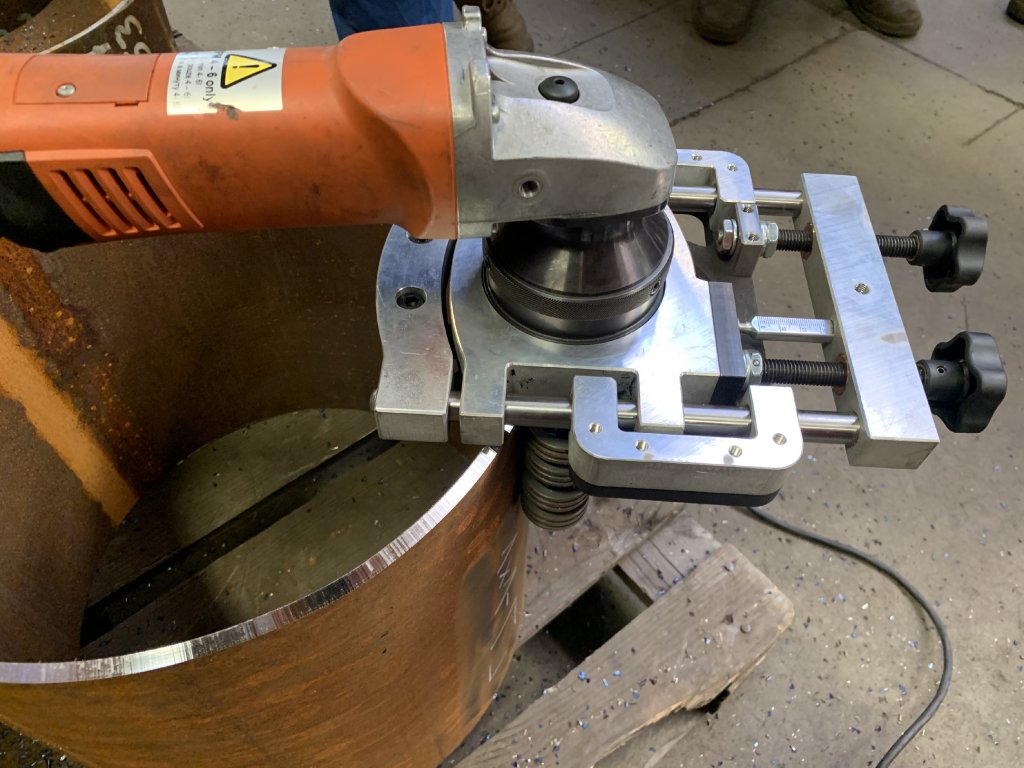

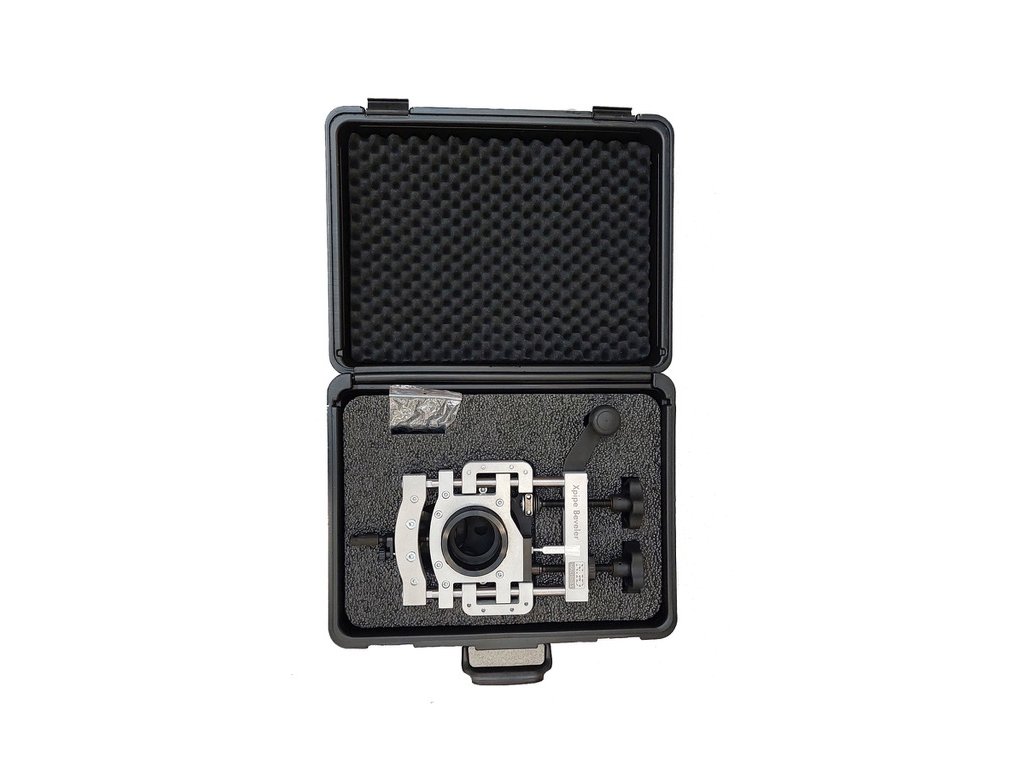

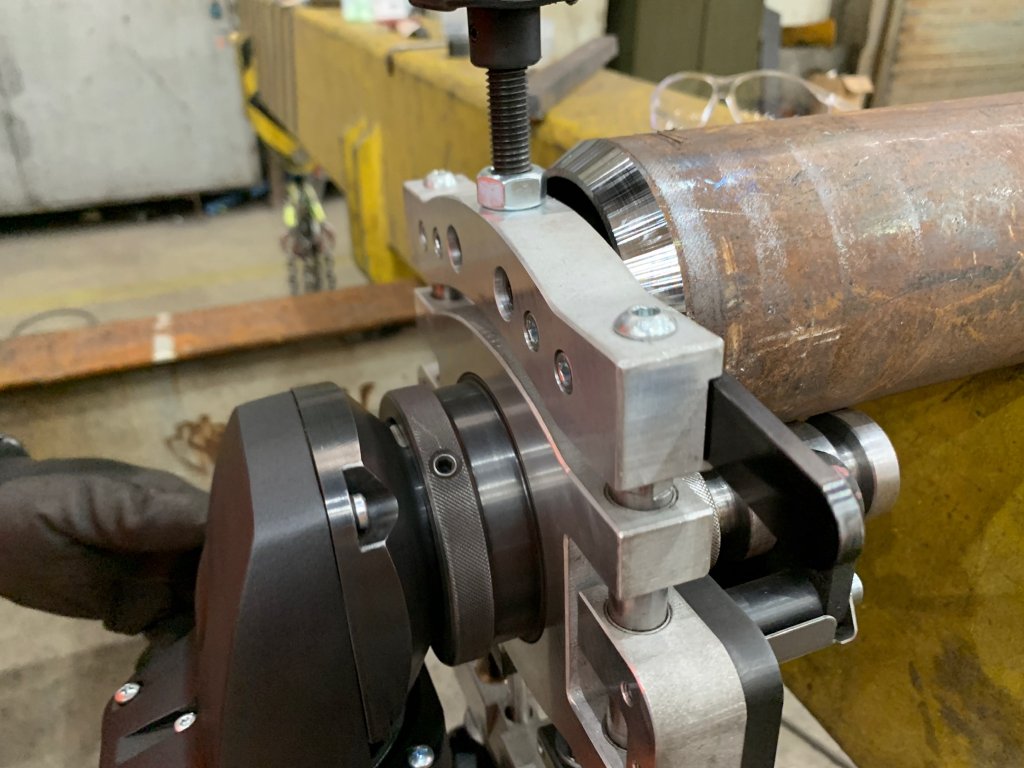

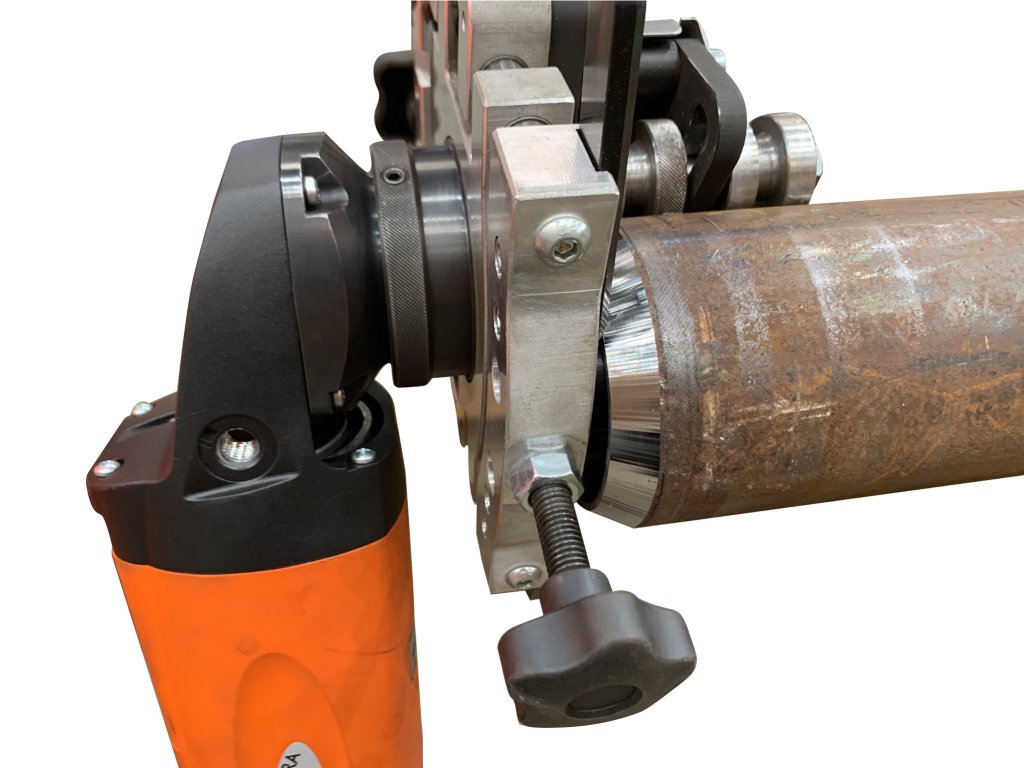

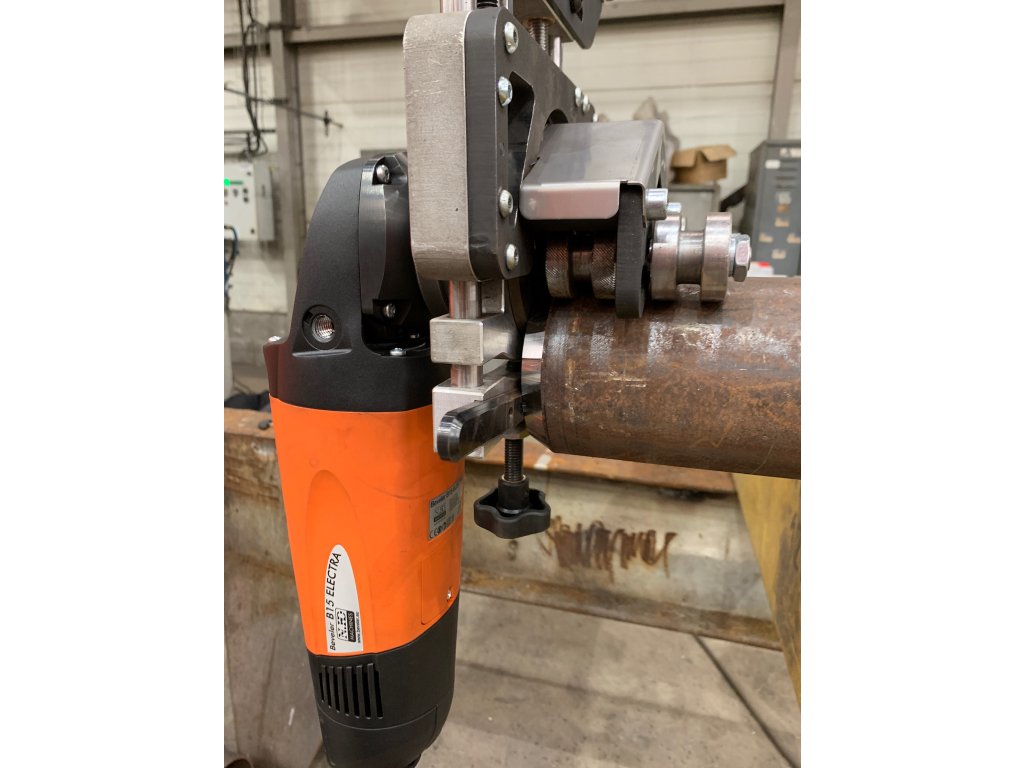

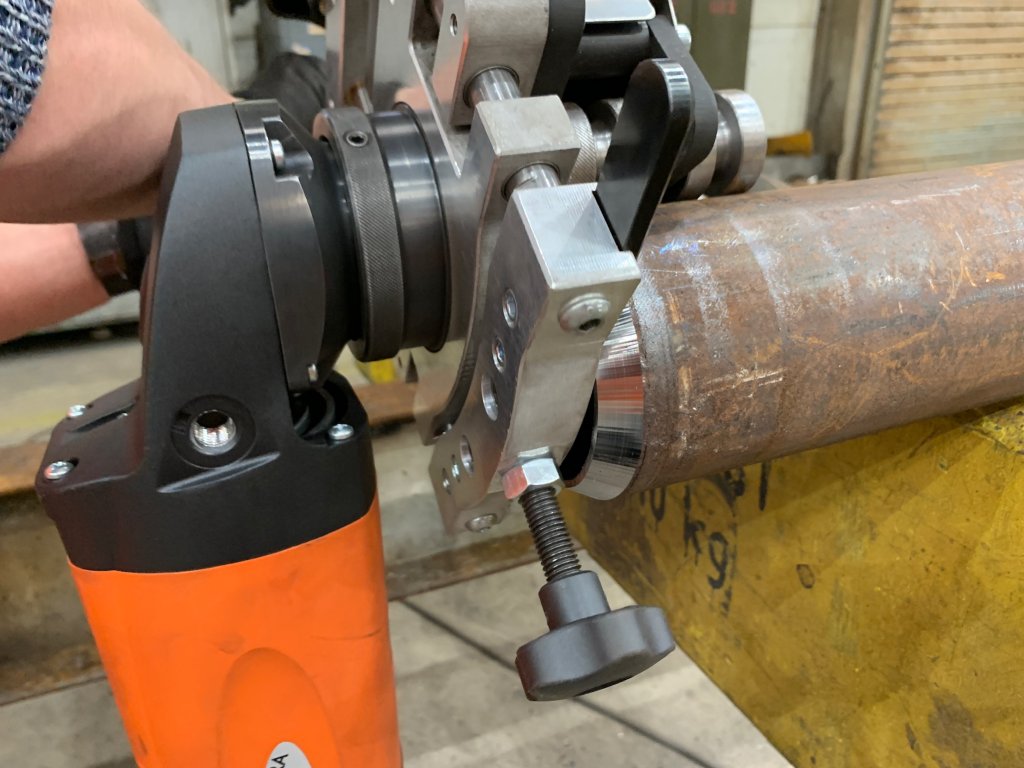

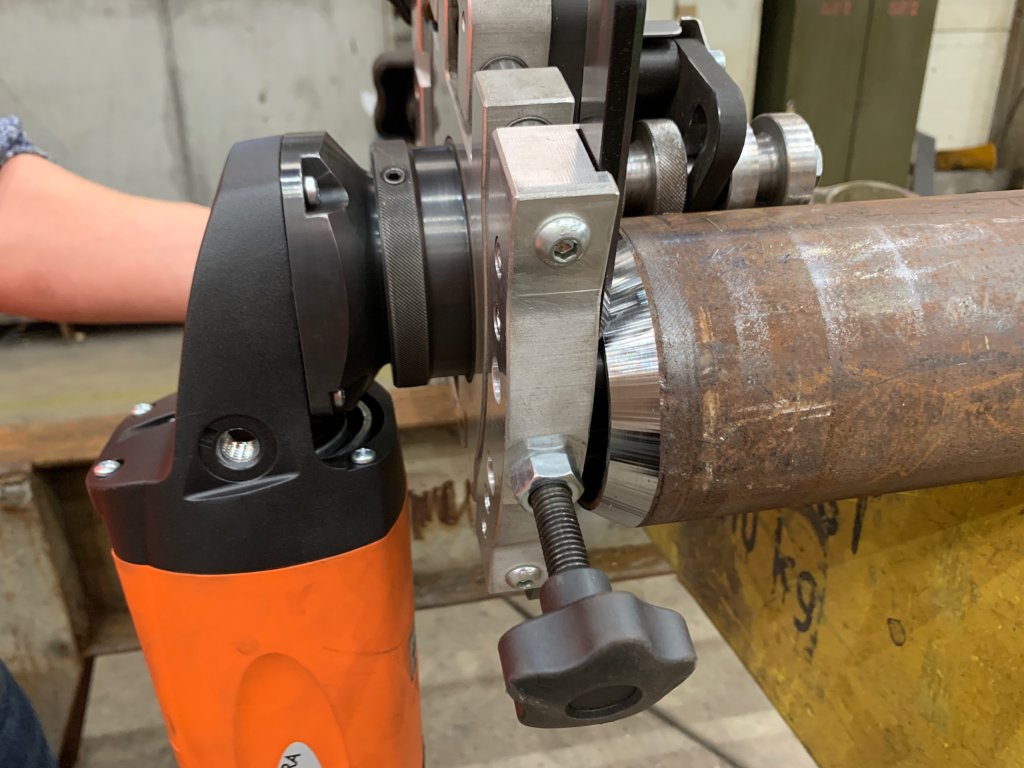

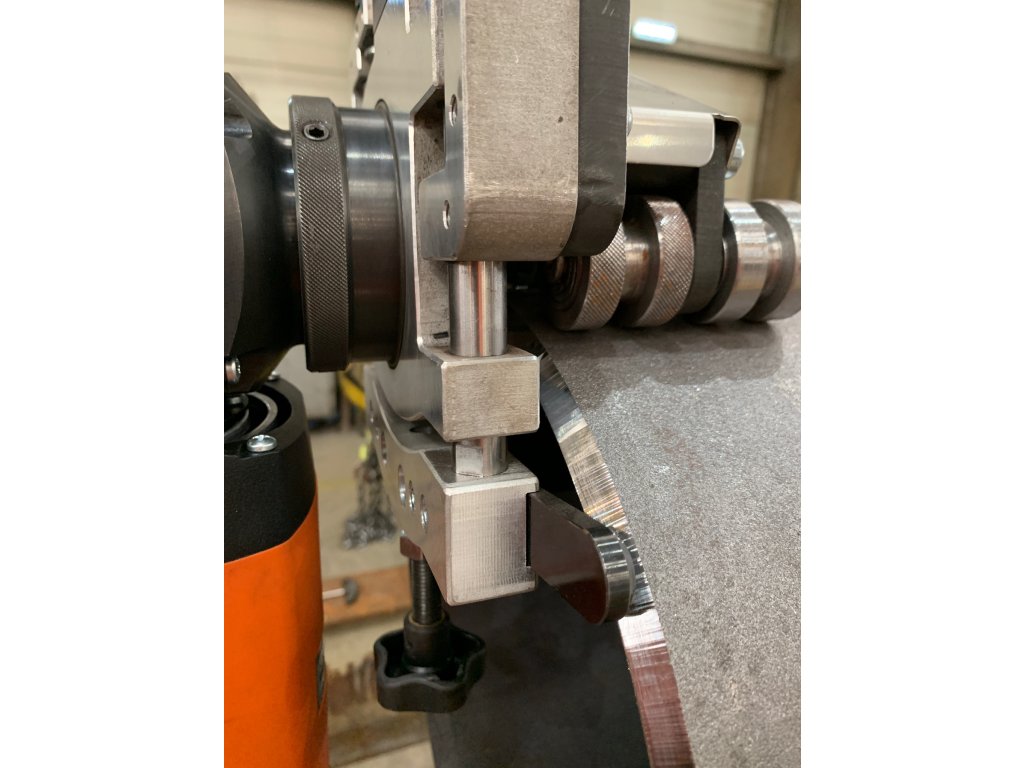

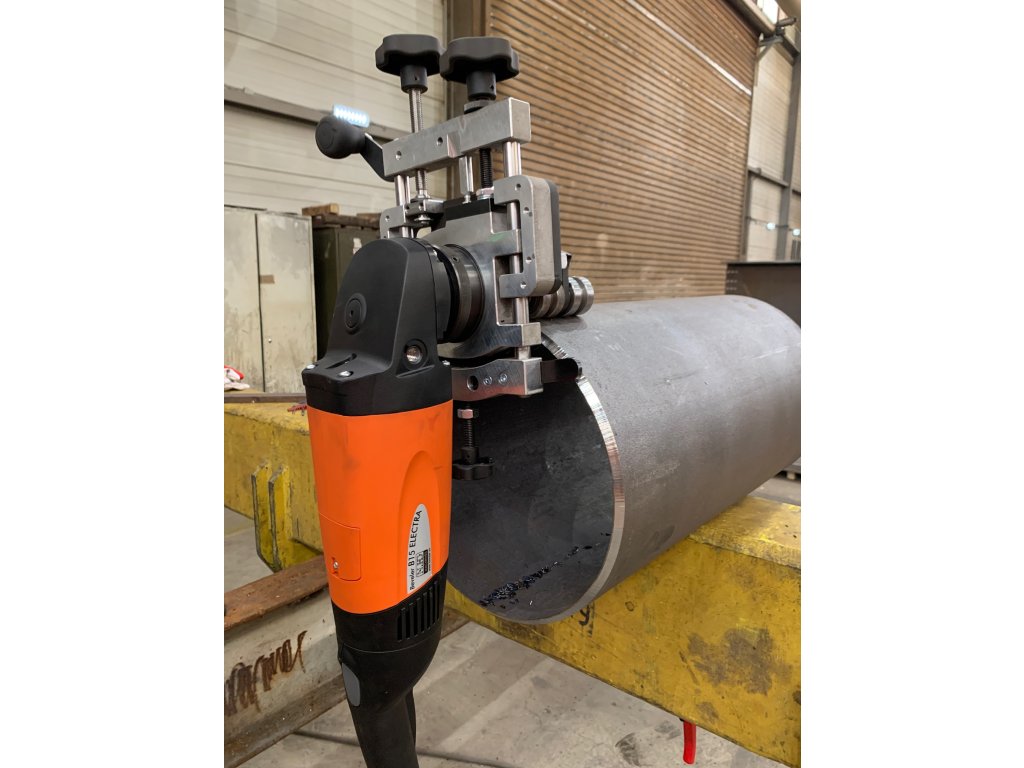

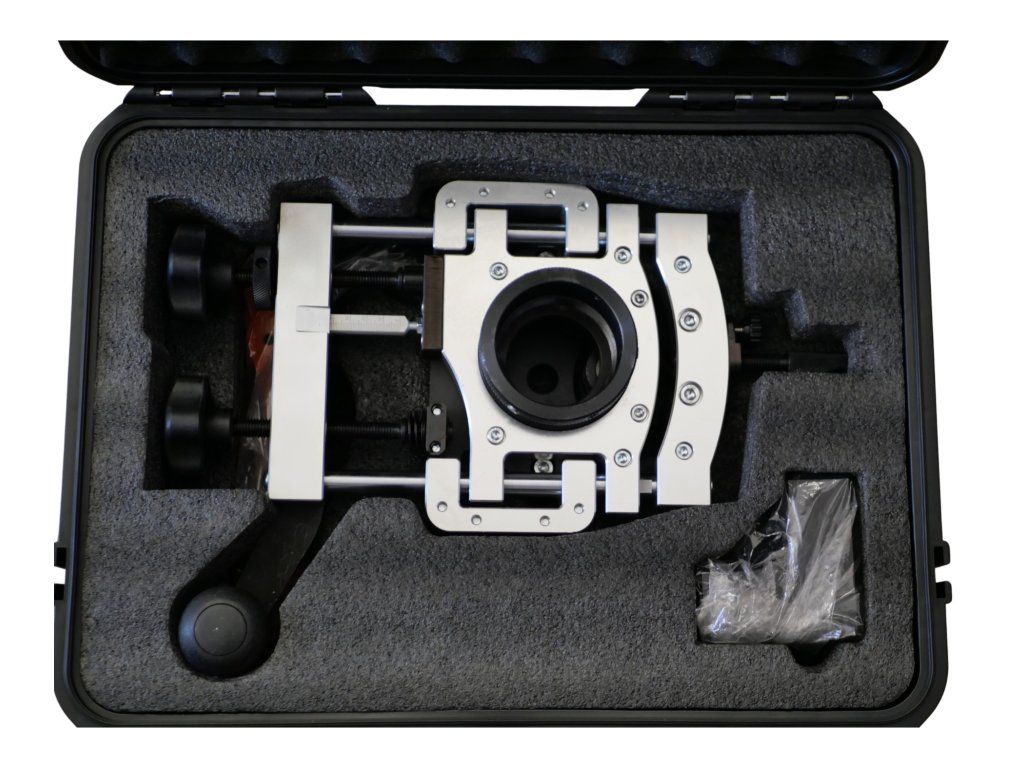

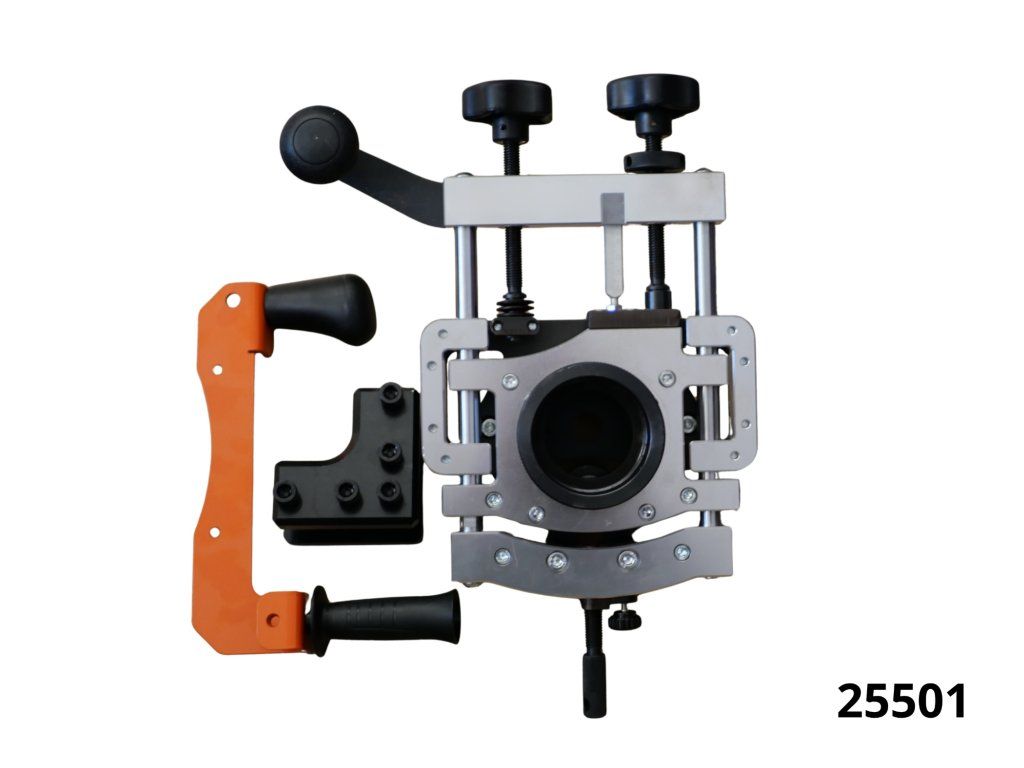

Xpipe Beveler - Přípravek na ukosování trubek

VÝROBA V ČR.
Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.
Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.



  • Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.
  • Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
  • Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.
  • Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
  • Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
  • Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.
  • Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
  • Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.

Technická data:
  • Kompatibilní se stroji: B10 ELECTRA, B15 ELECTRA nebo B15 AIR
  • Úhel úkosu: dle frézovací hlavy (30° / 45° / 60°)
  • Šířka úkosu: dle použitého stroje (10 mm / 15 mm)
  • Rozsah (obrábění vnějšího průměru OD):  >Ø 85 mm
  • Tloušťka stěny (obrábění vnějšího průměru OD): 2,5 - 15 mm
  • Rozsah (obrábění vnitřního průměru ID):  >Ø 500 mm (menší Ø se spec. příslušenstvím)
  • Tloušťka stěny (obrábění vnitřního průměru ID): 5 - 15 mm
  • Minimální hloubka kotvení: 80 mm
  • Posuv: ruční
  • Hmotnost: 8,4 kg (bez stroje)

________________________________________________________________________________________

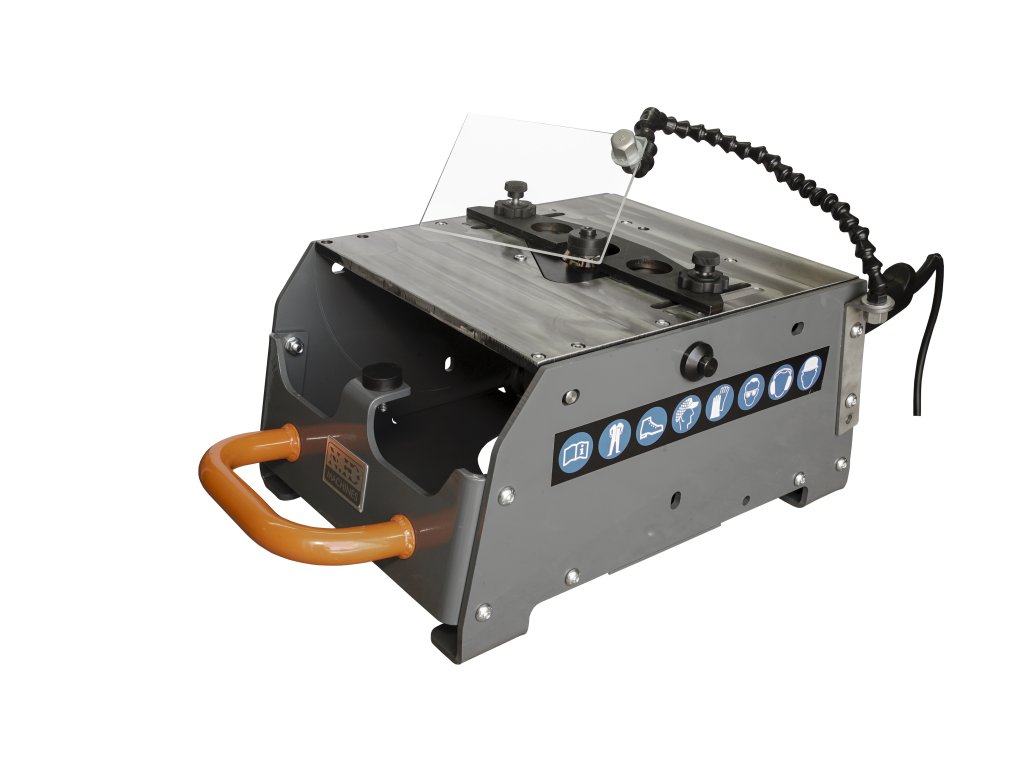

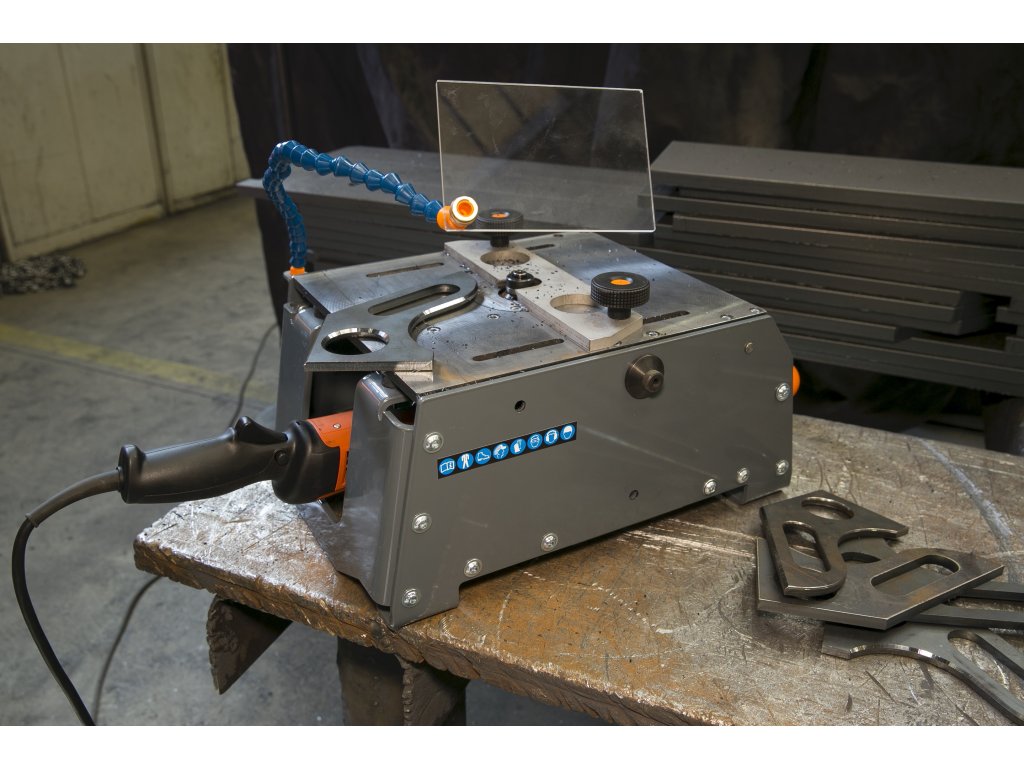

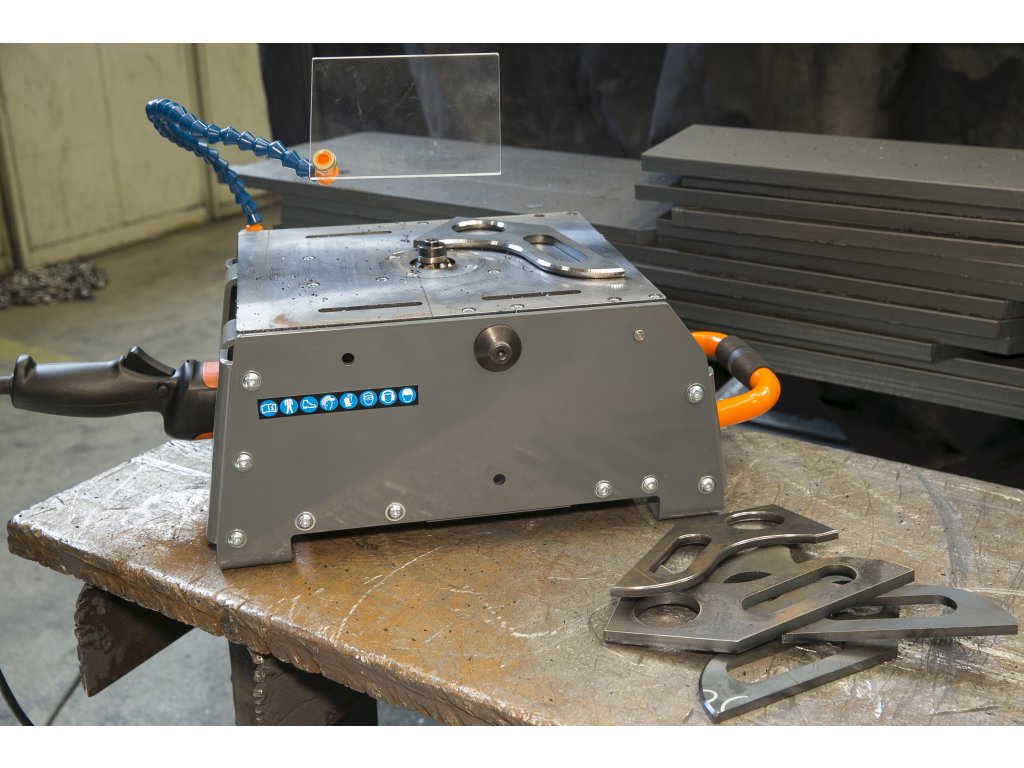

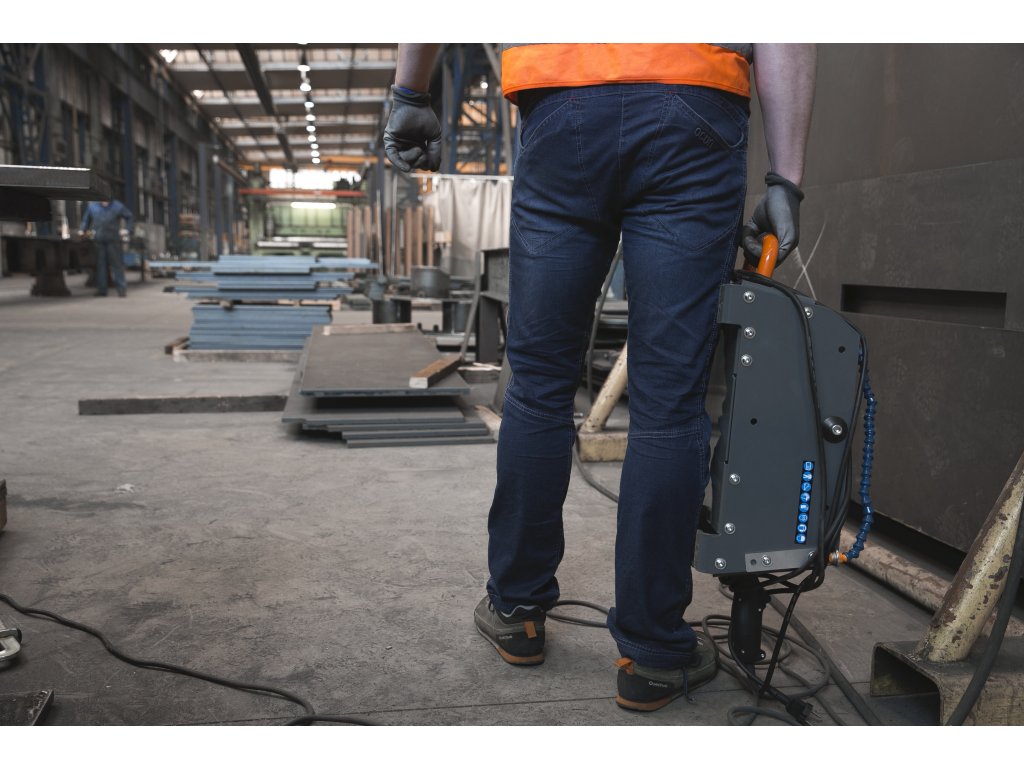

Dokovací stanice B-DOCK

VÝROBA V ČR.

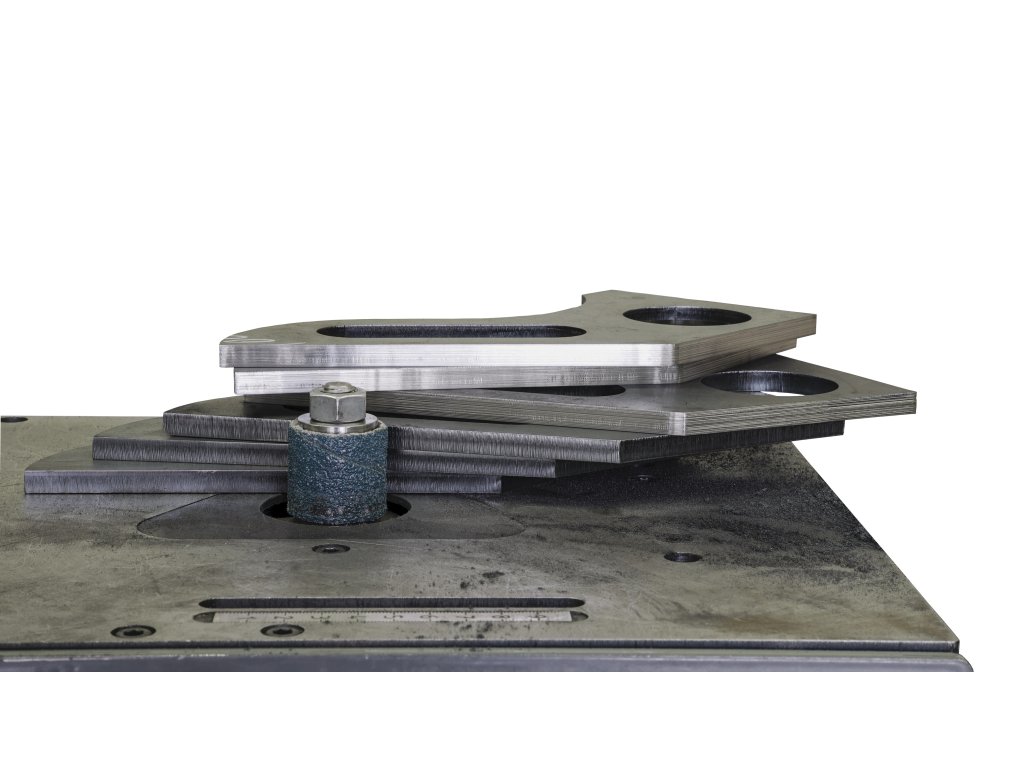

Dokovací stanice B-Dock umožňuje stacionární, stolní použití ruční úkosovačky B10 ELECTRA (obj. č. 25300) a B15 ELECTRA (obj. č. 25250). Ideální pro obrobení malých obrobků, které by bylo komplikované nebo nemožné upnout a obrobit standardním způsobem. Systém si zároveň zachovává výhody ručního stroje B10 ELECTRA nebo B15 ELECTRA. Je tedy možné úkosovat tvarové, ale i rovné obrobky, stejně tak jako otvory v obrobcích. S rádiusovou frézovací hlavou je systém připraven zaoblovat hrany. Speciální vodící pravítko a polohovací mechanismus, umožňuje zajištění pracovního stolu ve vertikální pozici pro pohodlené úkosování trubek.
Dokovací stanici B-DOCK je možné zakoupit v setu B-DOCK + B10 ELECTRA (obj.č. 25302) nebo B-DOCK + B15 ELECTRA (obj.č. 25252)
Zakoupením setu získáváte univerzální úkosovací zařízení. Stroj B10 ELECTRA nebo B15 ELECTRA je možné použít nezávisle na B-DOCKu jako ruční úkosovací stroj nebo v systému B-DOCK jak je uvedeno výše.

  • Překlápěcí stůl pro snadnou montáž stroje B10 ELECTRA / B15 ELECTRA
  • Vertikální pozice stolu pro snadné úkosování trubek
  • Sada vodících pravítek dle typu a tvaru obrobku v základní ceně systému
  • Polohovatelný ochranný plexi štít zvyšuje bezpečnost práce
  • Robusní konstrukce zaručuje přesnost obrobení a odolnost proti poškození
  • Otěruvzdorná pracovní deska z materiálu Hardox
  • Nízká hmotnost celého systému zjednodušuje jeho transport mezi pracovišti
  • Univerzální použití pro stroje B10 ELETRA a B15 ELECTRA

Technická data:
  • Úhel úkosu: detail produktu B10 ELECTRA / B15 ELECTRA
  • Šířka úkosu: 0 až 5 mm
  • Motor: detail produktu B10 ELECTRA / B15 ELECTRA
  • Otáčky: detail produktu B10 ELECTRA / B15 ELECTRA
  • Posuv: ruční
  • Hmotnost: 28 kg
  • Rozměry: 443 x 368 x 220 mm

________________________________________________________________________________________

Úkosovací systém B15 ELECTRA
- Maximální šířka úkosu 15 mm
- Funkce zaoblení hran

VÝROBA V ČR.
Určeno pro úkosování aodjehlování dílců, vnitřních a vnějších rádiusů a děr. Speciálně vyvinuto provýrobu pohledových úkosů a přípravu pro svařování. Silný elektrický pohon pro extrémní zatížení.



  • Stupnice pro přesné nastavení velikostí úkosu.
  • Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.
  • Výměnná hlava pro změnu úhlu úkosu.
  • Ruční výkonné zařízení.
  • Otočná ergonomická rukojeť.
  • Funkce zaoblení hran, příprava před povrchovou úpravou.

Technická data:
  • Úhel úkosu: výměnná hlava 30°, 37,5°, 45°, 50°, 60°- další úhly na poptávku
  • Zaoblení hran: R2,5 mm, R3,5 mm, R4 mm
  • Šířka úkosu: 0 až 15 mm < 400 MPa - 0 až 8 mm > 400 MPa
  • Motor: 2500 W / 230 V
  • Otáčky: 6600 ot./min
  • Hmotnost: 9,5 kg

Veškeré příslušenství najdete na zde: forsteel.eu/b15-electra/
